PICマイコンを使って測定ツールを作ってみよう(3) ―― Visual BasicでPICマイコンを制御する

　処理の中心は，MSComm1_OnComm関数です．

　コマンド・ボタンでコマンドをマスタのPICマイコンに送信すると，PICマイコンから応答が戻ってきます．PINGの場合は，指定したIDから応答が戻ってきます．マスタ，スレーブのPICマイコンのフレームの中にある応答メッセージのテキスト・ボックス内に表示されます．

　リセットの場合は，マスタだけに応答メッセージが戻ってきます．リードの場合は，指定されたIDのPICマイコンの各メモリ・アドレスの内容が応答メッセージに表示されます．ライトの場合は，書き込まれた結果のみが表示されます．

　今回は，単にメッセージを8×1文字液晶ディスプレイの画面に送りこむだけにします．次回は，スレーブのPICマイコンから，返信としてカウンタ値とADC値を得るようにします．すでにADC機能は動作しているので，スレーブのPICマイコンを各部屋に置き，温度センサや照度センサを接続して，各部屋の照度や気温を測定することも可能です．

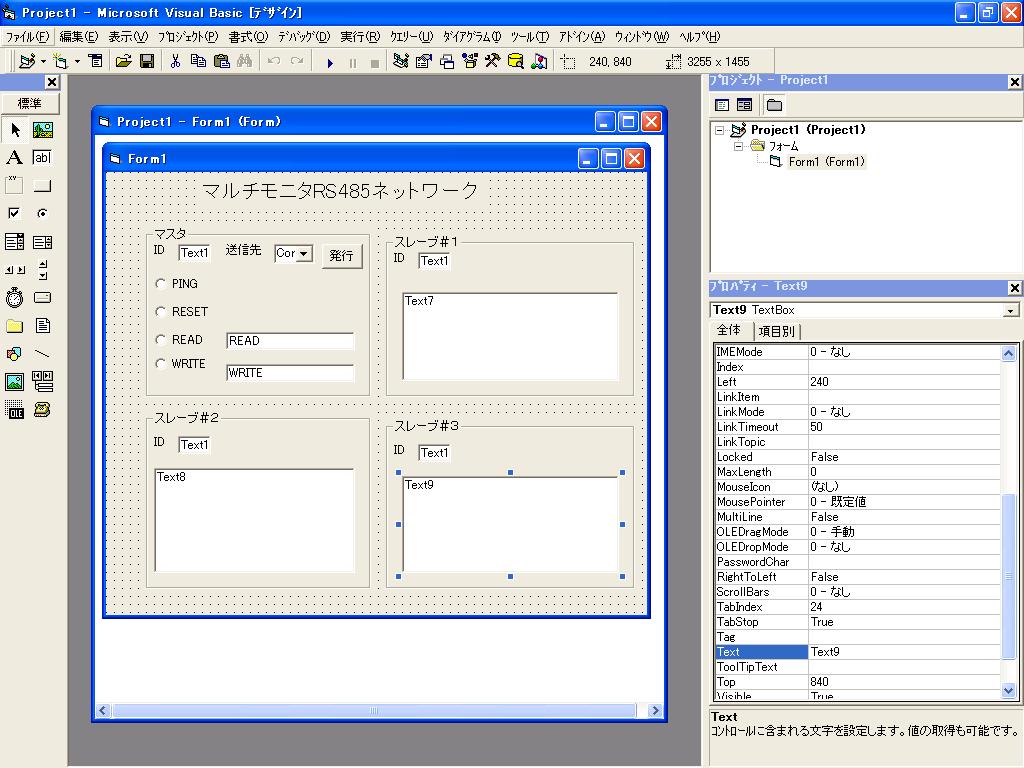

　図12にFormウィンドウを示します．

図13　Formウィンドウ

　　　　　　　　　　　　　　　＊　　　　　　　　　　　　　　　＊　　　　　　　　　　　　　　　＊

　以上が簡単なプログラムの説明です．RS-485のネットワークは設置が簡単なため，小規模なシステムではよく使われています．筆者がお手伝いした案件では，セキュリティ・ボックスの開閉記録に使われていました．同じように，駅のコイン・ボックスなどにも適用可能です．

　次回はA-Dコンバータを使い，電圧測定や電流測定に使える基板に仕上げます．温度センサやガス・センサ，マイク・センサ，照度センサなど，応用も多岐にわたります．ご期待ください．

なかにし・しろう
(有)NSL
