初めてでも使えるVerilog HDL文法ガイド ―― 文法ガイド編

2.モジュール構造

module <モジュール名> ( <ポート宣言> );
　<パラメータ宣言>
　<変数宣言>
　<イベント宣言>
　<ネット宣言>
　<プリミティブ・ゲート接続>
　<下位モジュール接続>
　<generateブロック>
　<alwaysブロック>
　<initialブロック>
　<function定義>
　<task定義>
　<継続的代入>
endmodule

注：モジュール構成要素（モジュール内の各要素）の記述順は任意．ただし，信号名やパラメータなどの識別子は，使用する前に宣言が必要．

3.モジュール構成要素

● ポート宣言

－ input  [<ネット型>]　　　　　　　　[signed] [<レンジ>]  <信号名>, <信号名>, ...
－ output [<ネット型>またはreg]  [signed] [<レンジ>]  <信号名>, <信号名>, ...
－ inout  [<ネット型>]　　　　　　　　[signed] [<レンジ>]  <信号名>, <信号名>, ...

● レンジ

[<定数式>:<定数式>]

注：[MSB:LSB]となる．レンジを省略すると1ビット．
　ここの[ ]は省略可能を意味するのではなく，[ ]そのものを意味する．

《記述例》
  module BLOCK (
  input  wire CK, RST, LD,
  output reg  [3:0]  Q,
  inout  wire [15:0] DBUS );

注：ポート宣言をかっこの外で行うスタイルもある．
  module <モジュール名> ( ポート名, ポート名, ... );
  <ポート宣言>;

《記述例》
  module BLOCK ( CK, RST, LD, Q, DBUS );
  input　　CK, RST, LD;
  output　[3:0]　Q;
  inout　　[15:0] DBUS;
  reg　　　[3:0]　Q;

● パラメータ宣言

－ parameter [signed] [<レンジ>] <パラメータ名> = <定数式>, <パラメータ名> = <定数式>, ... ;
－ parameter integer　　　　　　　　<パラメータ名> = <定数式>, <パラメータ名> = <定数式>, ... ;

《記述例》
  parameter STEP=1000;
  parameter [1:0] HALT=2'b00, INIT=2'b01, ADRINC=2'b10, RAMWRT=2'b11;
  parameter integer MINUS = -1234;

● 変数宣言

 <変数型>　［signed］  ［<レンジ>］ <変数名リスト>；

● 変数型

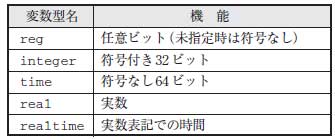

表2 変数型

● 変数名リスト

<信号名> [<次元> <次元> ... ], <信号名> [<次元> <次元> ... ], ...

● 次元

[<定数式>:<定数式>]

《記述例》
  reg FLAG, Q;    // 1ビット変数
  reg [3:0] CNT;  // 4ビット変数
  reg [7:0] ARRAY [0:255][0:15];  // 8ビットの要素が256×16個ある2次元配列

● イベント宣言

event <イベント名リスト>;

● イベント名リスト

<イベント名> [<次元> <次元> ... ], <イベント名> [<次元> <次元> ... ], ...

注：イベントは値を持たない信号．したがって，代入ではなく「起動」できる．イベント信号の起動には -> を使い，　参照は @( ～ ) のイベント式の中で行う．

《記述例》
  event EVENT_SIG1, EVENT_SIG2;

● ネット宣言

<ネット型> [signed] [<レンジ>] [<遅延>] <ネット名リスト>;

● ネット型

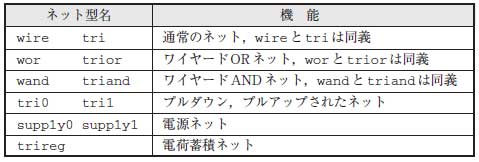

表3 ネット型

● ネット名リスト

<信号名> [<次元> <次元> ... ], <信号名> [<次元> <次元> ... ], ...

● 遅延

－ #<定数式>
－ #( <min_typ_max定数式> )
－ #( <min_typ_max定数式>, <min_typ_max定数式> )
　注：プリミティブ・ゲート接続用．
　　（立ち上がり，立ち下がり）の遅延を設定．

－ #( <min_typ_max定数式>, <min_typ_max定数式>, <min_typ_max定数式> )

注：プリミティブ・ゲート（3ステート・タイプ）接続用．
　（立ち上がり, 立ち下がり, ターン・オフ）の遅延を設定．

● min_typ_max定数式

<定数式>:<定数式>:<定数式>

注：min:typ:maxの遅延量を設定．どの値を使用するかは，シミュレーション時に設定する．

《記述例》
  wire　　　　X, Y, Z;　　// 1ビットのネット
  wire [3:0] Q;　　　　　// 3ビットのネット
  wire [7:0] #(10:15:20) DBUS;　//遅延付きの8ビット・バス

● プリミティブ・ゲート接続

<ゲート・タイプ> [<信号強度>] [<遅延>] [<ゲート名>] (<信号名>, <信号名>, ... );

● ゲート・タイプ

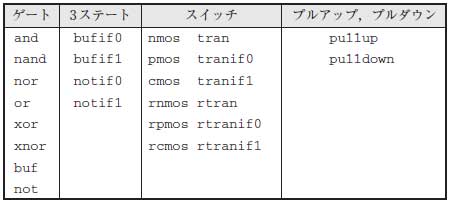

表4 ゲート・タイプ

● 信号強度

－ ( <強度0>, <強度1> )
－ ( <強度1>, <強度0> )

表5 信号強度

《記述例》
　nand (weak0, weak1) #(5:10:15) N1 (OUT2, IN0, IN1); // NANDゲート

● 下位モジュール接続

<モジュール名> [<パラメータ割り当て>] <インスタンス名> (<ポート・リスト>) ;

注：モジュール名と，インスタンス名を同じにしても文法上OK．

● パラメータ割り当て

－ #( <式>, <式>, ... )
－ #( ．<パラメータ名>(<式>), ．<パラメータ名>(<式>), ... )

注：モジュール内のparameter宣言した定数に対し，呼び出し時に上書き設定できる．HDLライブラリ作成に有用．

● ポート・リスト

－ <信号名>, <信号名>, <信号名>, ...
－ ．<定義側ポート名> ( <信号名> ), ．<定義側ポート名> ( <信号名> ), ...

注：ポート・リストの<信号名>は，正確には<式>．したがって定数でも論理式でも記述できる．

《記述例》
  ADDER ADDER( A, B, Q );
  FF #(4) FF4( .CK(CLK), .D(DIN), .Q(DOUT) );
  SUBCIRCUIT S1( ADDR[15:12], FLAG & BUSY, 1'b1 );

● generateブロック

generate
  <genvar宣言>
  <パラメータ宣言>
  <変数宣言>
  <イベント宣言>
  <ネット宣言>
  <プリミティブ・ゲート接続>
  <下位モジュール接続>
  <if文>
  <case文>
  <for文>
  begin ～ end
  <alwaysブロック>
  <initialブロック>
  <function定義>
  <task定義>
  <継続的代入>
endgenerate

注：ここでのfor文には，begin: <ブロック名> ～ endを付加する．

● genvar宣言

genvar <変数名>, <変数名>, ...;

● alwaysブロック

always <ステートメント>

《記述例》
  always @( posedge CK )  // 順序回路
      Q <= D;
  always @( A, B, C )　　　　　// 組み合わせ回路
      Y <= A & B & C;
  always begin　　　　　　　　　// クロックの記述
      CK = 1; #(STEP/2);
      CK = 0; #(STEP/2);
  end

● initialブロック

initial <ステートメント>

《記述例》
  initial begin // テスト入力
               　　　  CK  = 0;
      #STEP      RST = 1;
      #STEP      RST = 0;
      #（STEP*20） $finish;
  end

● function定義

function [automatic] [signed] [<レンジまたは型>]
　<ファンクション名>(<ファンクション・ポート宣言>);
　<タスク・ファンクション内宣言>
　<ステートメント>
endfunction

注：automaticを付加すると再帰呼び出しが可能となる．

● レンジまたは型

－ <レンジ>
－ <タスク・ポート型>

● タスク・ポート型

－ integer
－ real
－ realtime
－ time

● ファンクション・ポート宣言

－ input [reg] [signed] [<レンジ>] <ポート名>, <ポート名>, ...
－ input [<タスク・ポート型>] <ポート名>, <ポート名>, ...

● タスク・ファンクション内宣言

－ <パラメータ宣言>
－ <変数宣言>
－ <イベント宣言>

《記述例》
  // 2 to 4 デコーダ
  function [3:0] dec (input [1:0] din);
      case ( din )
          0: dec = 4'b0001;
          1: dec = 4'b0010;
          2: dec = 4'b0100;
          3: dec = 4'b1000;
          default:
             dec = 4'bx;
      endcase
   endfunction

● task定義

task [automatic] <タスク名> (<タスク・ポート宣言>);
　<タスク・ファンクション内宣言>
　<ステートメント>
endtask

● タスク・ポート宣言

－ input  [reg] [signed] [<レンジ>] <ポート名>, <ポート名>, ...
－ input  [<タスク・ポート型>] <ポート名>, <ポート名>, ...
－ output [reg] [signed] [<レンジ>] <ポート名>, <ポート名>, ...
－ output [<タスク・ポート型>] <ポート名>, <ポート名>, ...
－ inout  [reg] [signed] [<レンジ>] <ポート名>, <ポート名>, ...
－ inout  [<タスク・ポート型>] <ポート名>, <ポート名>, ...

注：task内では 遅延(#～, @～)を記述できるが，function内では不可．

《記述例》
  task FF_write( input [3:0] data );
    begin
                　　　　 D  = data;
      #(STEP/2)  CK = 1;
      #(STEP/2)  CK = 0;
    end
  endtask

● 継続的代入

－ assign [<信号強度>] [<遅延>] <ネット型信号名> = <式>, <ネット型信号名> = <式>, ... ;
－ <ネット型> [<信号強度>] [signed] [<レンジ>] [<遅延>] <ネット型信号名> = <式>, ... ;

《記述例》
  assign #（5:10:15） sum = a + b;
  wire (pull1, pull0) [15:0] tribus = reg_A[15:0] + reg_B[15:0]; // 信号強度付き信号への代入
