システム技術者のための測定ワンポイント・テクニック（5） ―― RFIDタグ・カードの共振周波数測定

● シミュレーションで特性を確認する

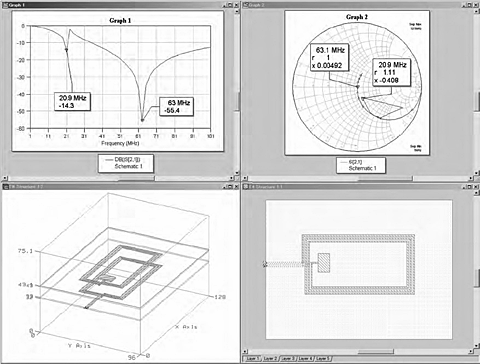

　図3にシミュレーションによる特性を示します．左上のグラフが周波数特性です．図2に示した実機による測定結果とよく似た特性が，シミュレーションできているのが分かります．このように電磁界シミュレータによるシミュレーションでパターン形状を確認しておくことが，製品の短期開発や試作コスト削減に効果的です．

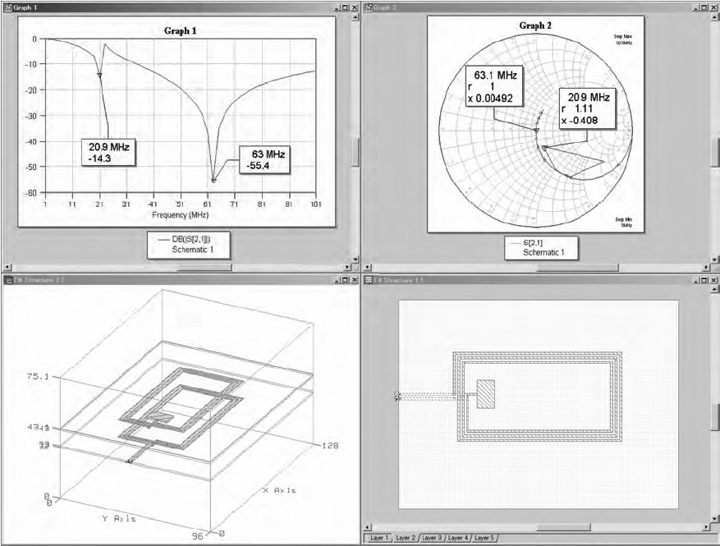

図3　電磁界シミュレータによる共振点のシミュレーション結果
Microwave Office（米国Applied Wave Research社）を利用

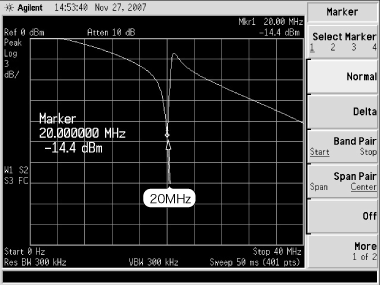

　図2の共振点を拡大したものが図4です．測定に用いたRFIDタグ・カードはICが実装されていないため，20MHzと高い周波数で共振していますが，ICが実装されるとICの容量分によって13.5MHzの実際の使用周波数になります．このときパッケージの浮遊容量も共振周波数を低くしてしまいます．複数の誤差要因を考慮し，最終製品で13.5MHzにしなければならない点が，この製品の難しいところです．

図4　RFIDタグ・カードの共振点
