システム技術者のための測定ワンポイント・テクニック（5） ―― RFIDタグ・カードの共振周波数測定
tag: 実装 電子回路 ディジタル・デザイン
技術解説 2009年1月26日
● 共振点はスペクトラム・アナライザで測定する
測定にはトラッキング・ジェネレータ付きのスペクトラム・アナライザを使用します．
治具として，写真2のような10cm/2tのコイルを使用します．BNCコネクタのコモンを共通にして，コイルの両端をBNCのしん線にはんだ付けします．

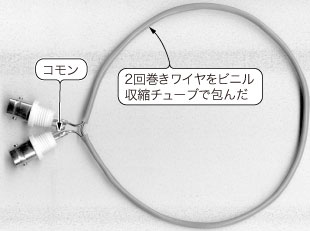

写真2 筆者の製作した測定用アンテナ
トラッキング・ジェネレータ付きスペクトラム・アナライザへの接続について説明します．BNCの片側はトラッキング・ジェネレータからの信号を入力し，反対側をスペクトラム・アナライザの入力に接続します．ちょうどS21測定と同じ接続になります．
コイルは，共振点が測定周波数の13MHzより十分に高い周波数になるように作成します．このときの伝送特性を図2に示します．共振点は63MHzと十分に高い周波数となっています．また，20MHz付近にRFIDタグ・カードの共振点が観測されます．

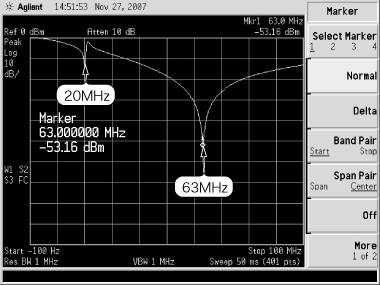

図2 測定用アンテナの共振点と，RFIDタグ・カードの共振点
アンテナのみの測定であるため，アンテナの共振点は20MHz．
測定系全体のセットアップを写真3に示します．アンテナは変換コネクタで直接，スペクトラム・アナライザに接続しています．その上にカード・ホルダを載せ，その上にRFIDタグ・カードを載せて測定しています．

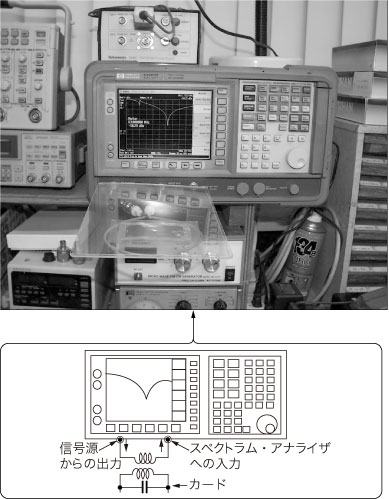

写真3 実際に測定している様子
