システム技術者のための測定ワンポイント・テクニック（3） ―― テスタによる簡易インピーダンス測定法

● 治具を製作する

　測定に入る前に治具を作成します．バナナチップ・プラグにクリップを取り付けます．被測定物に合わせて自由に作成してください．写真5に筆者の治具を示します．ただし，あまり浮遊容量が大きすぎると，テスタ側で除去できないので，10pF以下で作成します．10pFは50Ω同軸ケーブルの10cm分に当たります．

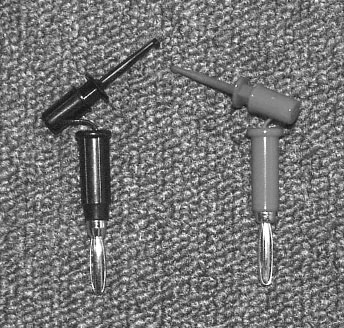

写真5　静電容量を測定するための治具

● 測定開始！

　いよいよ測定に入ります．初めにテスタのレンジ・ダイヤルを，コンデンサ表示に切り替えます．ここで60p～70pFくらいの値が表示されます．実際は0.066nFという表示になっているはずです．1nF＝1000pFですから，66pFとなるわけです．

　次に測定系の浮遊容量をキャンセルするために「REL△」のスイッチを押します．すると，表示は0.000nFとなり，キャリブレーションが完了します．ここで写真6のように，被測定物を接続します．このときの表示がインピーダンスと等価になります．写真6では，約25cmの同軸ケーブルで26pFですから，インピーダンスはおよそ50Ωと分かります．

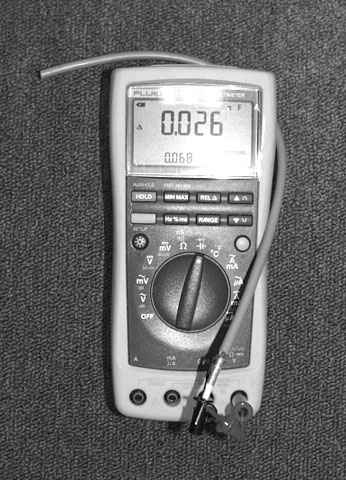

写真6　同軸ケーブルの容量を測定中

　筆者の手元にあった1mのフラット・ケーブルの線間容量は30pFでした．この場合，ケーブルのインピーダンスは150Ωとなります．

　このようにして，いろいろな分布定数回路の容量（特性インピーダンス）を測っておくと便利です．

つの・とおる
横河電機（株）
