地上デジタル放送がけん引する映像信号処理技術が続々製品に ―― 2008年国際放送機器展（Inter BEE 2008）

　2008年11月19日～21日，幕張メッセ（千葉市美浜区）にて，放送機器や映像機器，音響機器などに関する国際展示会「2008年国際放送機器展（Inter BEE 2008）」が開催された（写真1）．主催は電子情報技術産業協会（JEITA）．今回で44回目を迎える本展示会は，米国の「NAB（National Associations of Broadcasters）Show」，欧州の「IBC（International Broadcasting Convention）」と並ぶ国際展示会となっている．

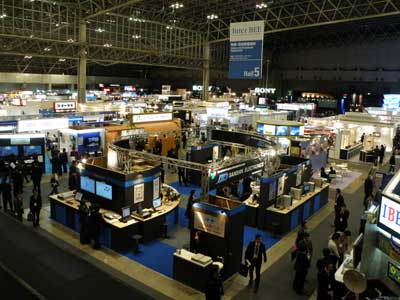

[写真1] 展示会場の様子
幕張メッセ（千葉市美浜区）にて開催された．

　現在，日本でのアナログ放送は終了まで3年を切り，ほぼ全国的に地上デジタル放送が普及しつつある．そのような中で映像技術が発展し，また放送と通信の融合/連携のシナジ効果による，新たなサービスへの期待が高まっている．

●可搬性に優れた波形モニタを展示

　日本テクトロニクスは，マルチスタンダード/マルチフォーマット・ポータブル波形モニタ「WFM5000型」を展示した（写真2）．本機器は，独自のラスタライザ技術と高輝度LEDバックライト液晶ディスプレイを採用しており，高精細な波形表示を行える．ガマット表示，ピクチャのサムネイル表示，表示フリーズ，コンテンツのコンプライアンス検証を行える10,000イベントのエラー・ログなど，モニタリングに必要な基本機能を備えている．16チャネルのエンベデッド・オーディオ，2チャネルのAESオーディオを標準でサポートしており，1台でビデオとオーディオのモニタリングを行えるという．小型・軽量であり，屋外での収録や中継車などといった設置スペースに制限のある場所での使用に適しているという．

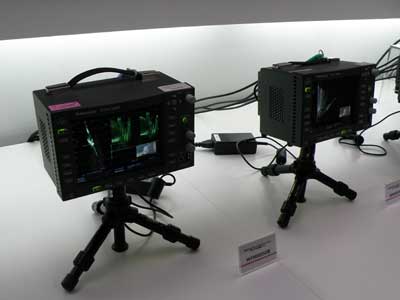

[写真2] 日本テクトロニクスの波形モニタ「WFM5000型」

●東芝と池上通信機がフラッシュROM内蔵携帯型レコーダを共同開発

　東芝は，池上通信機と共同で開発したフラッシュROM内蔵型のポータブル・レコーダ「GFSTATION PORTABLE（GFS-P10）」を展示した（写真3）．本機器は，クリップ単位の録画・再生やプレイ・リストの編集・再生が行える．AC，DCの2電源に対応しているため，Vロケ運用，中継車搭載など，屋内外を問わず運用できる．ジョグ再生（±1倍速），シャトル再生（±60倍速），バリアブル再生（±2倍速）をサポートしており，ジョグ/シャトル・ダイヤルを装備したVTRと同様の操作性を持つ．RS-422-A，TBCリモートなどのインターフェースを装備しており，汎用外部コントローラからの制御も可能．オプションとして，GビットEthernetによるファイル共有も可能．

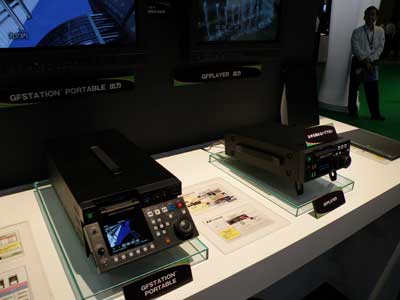

[写真3] 東芝，池上通信機のフラッシュメモリ内蔵型ポータブル・レコーダ「GF STATION PORTABLE（GFS-P10）」

●IP伝送に利用できるH.264/MPEG-2対応デコーダ

　NECは，映像圧縮方式のH.264/MPEG-2に対応したデコーダ「VD-7700」を展示した（写真4）．本製品は，入力系統としてDVB-AISとIP入力をサポートしており，従来のFPU/SNGシステムのほか，IP伝送にも利用できる．IP伝送では，同社のIPエンコーダとの組み合わせでエラー訂正機能を実現しており，低品質のIP網でも高品質の画像を伝送できるという．音声は，MPEG-2 AAC/BC，MPEG-1 レイヤ2，LPCM（SMPTE302M-2002）の各方式に対応．映像・音声の復号部とIPインターフェース部を内蔵し，コンパクトな1Uハーフ・サイズ（210mm×450mm×44mm）の筐体に収納した．なお，同社はH.264エンコーダ「VC-7700」も参考出展していた．

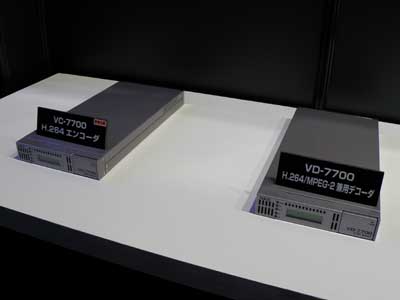

[写真4] NECのH.264/MPEG-2デコーダ「VD-7700」（写真右）とH.264エンコーダ「VC-7700」（写真左）

●27倍のHDスタンダード・ズーム・レンズが登場

　キヤノンは，27倍のHDスタンダード・ズーム・レンズ「DIGISUPER 27AF」を展示した（写真5）．本ズーム・レンズは，同社が開発した独自のハイビジョン対応オートフォーカス（AF）機構を搭載しており，大きくピントが外れた状態からでも素早く正確にフォーカスを合わせられるという．また，移動する被写体に焦点を合わせたまま追従することが可能．「FULL TIME AF」（常時AF）と「PART TIME AF」（一時AF）の二つのモードを備えている．それぞれのモードでAF機能のON/OFFを切り替えるACTIVE/HOLDスイッチを組み合わせることで，撮影状況に合わせた使い分けが可能．

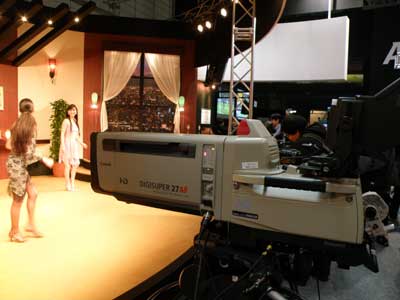

[写真5] キヤノンのHDスタンダード・ズーム・レンズ「DIGISUPER 27AF」

　広範囲の諸収差を補正できる独自の光学設計技術「パワーオプティカルシステム」を採用する．例えばレンズ材料にUD（Ultra Low Dispersion）ガラスや蛍石を使用することで，色収差と像面湾曲の収差補正を行っている．また，ズームやフォーカス情報などのレンズ・データを，エンコーダ，アナログ，シリアルの3種類の信号で出力可能なバーチャル出力端子を標準装備する．CG映像とライブ映像を合成するバーチャル・スタジオなど，さまざまなシステムと組み合わせて利用できる．

●ストリーム・レコーダ＆プレーヤを展示

　アイベックステクノロジーは，スタンドアロンでMPEG-2 TSの録画・再生を行うポータブル型ストリーム・レコーダ＆プレーヤ「SCU1200AL」を展示した（写真6）．本機器は，軽量や簡易操作などの利便性を生かした，MPEG-2/H.264機器の開発・保守ツールとしての用途のほか，シームレスにストリームを蓄積するループ録画機能による運用監視や，パソコンと連動したリモート制御によるディジタル・サイネージ（電子看板）など，幅広い用途に応用できるという．

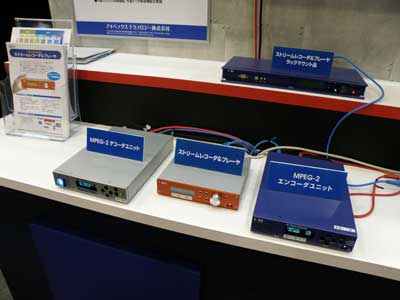

[写真6] アイベックステクノロジーのストリームレコーダ＆プレーヤ「SCU1200AL」（中央）

　最大80Mbpsの記録レートに対応しており，約11時間（24Mbps時）のHDストリームの録画・再生が可能．USB2.0ポートを装備しており，外部機器との間でストリーム・データの読み書きを行える．また，ループ録画機能により，シームレスなストリーム蓄積が可能．

●低価格のディスプレイ・テスタを展示

　アジレント・テクノロジーは，近日発売予定のディスプレイ・テスタ「U8101A」を展示した（写真7）．本テスタは，1台で各ディスプレイ規格に対応したマルチフォーマット・ビデオ・パターン・ジェネレータである．モジュール方式をとっており，システム構成を柔軟にカスタマイズできる．また，カラー・ディスプレイを搭載しており，パターン選択やシーケンス設定など，量産試験に必要な機能を備えているという．

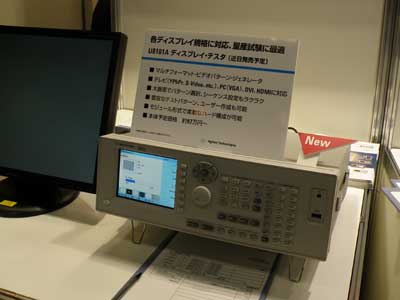

[写真7] アジレント・テクノロジーのディスプレイ・テスタ「U8101A」
