AMBA 3.0に追加された高性能バス用のAXI仕様 ―― チャネル方式を導入し従来のAMBAバスから大きく変更

1）読み出しトランザクション（図9（a））

　マスタはアドレス・チャネルの転送開始アドレスとその転送に関する制御情報（バースト長，データ幅，転送タイプなど）を載せて，AVALID信号をアサートします（図9（a）の時刻T0）．スレーブはアドレス・チャネル上の情報を受け取れるので，AREADYをアサートして応答します（図9（a）の時刻T1）．アドレス・チャネルの情報は，AVAILDとAREADYがアサートされている図9（a）の時刻T2で転送されます．

　時刻T5で読み出しデータの準備ができたスレーブは，読み出しチャネルのRDATAに1番目の読み出しデータを載せ，RVALID信号をアサートします．マスタはデータを受け取る準備ができていたのでRREADYがアサートされており，RVALIDとRREADYがともにアサートされている時刻T6でデータが転送されます．

　時刻T9で読み出しデータの準備ができたスレーブは，読み出しチャネルのRDATAに2番目の読み出しデータを載せ，RVALID信号をアサートします．マスタはデータを受け取る準備ができていたのでRREADYがアサートされており，RVALIDとRREADYがともにアサートされている時刻T10でデータが転送されます．

　同じT10でスレーブは次のデータの準備ができたので，読み出しチャネルのRDATAに3番目の読み出しデータを載せ，RVALID信号をアサートします．マスタはデータを受け取る準備ができていたのでRREADYがアサートされており，RVALIDとRREADYがともにアサートされている時刻T11でデータが転送されます．

　時刻T12で読み出しデータの準備ができたスレーブは，読み出しチャネルのRDATAに4番目の読み出しデータを載せ，RVALID信号をアサートします．転送の最後のデータなので，RLASTがアサートされます．マスタはデータを受け取る準備ができていたのでRREADYがアサートされており，RVALIDとRREADYがともにアサートされている時刻T13でデータが転送されます．

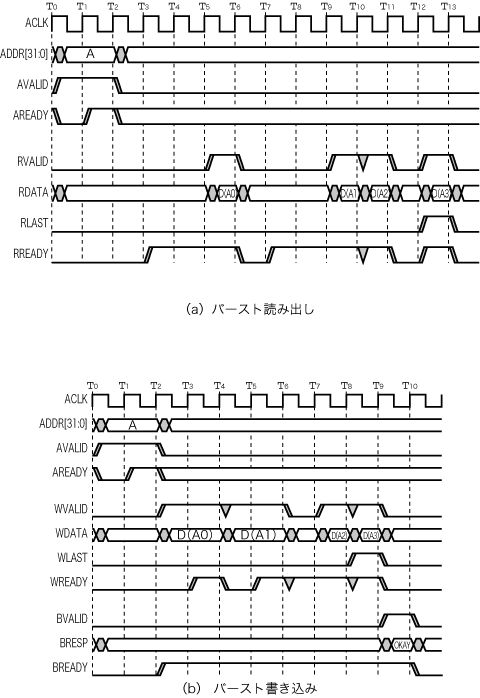

〔図9〕バースト転送に関するタイミング図
4ワード・バースト転送トランザクションを例に，AXIの読み出しと書き込みについて説明している．

2）書き込みトランザクション（図9（b））

　マスタはアドレス・チャネルの転送開始アドレスとその転送に関する制御情報（バースト長，データ幅，転送タイプなど）を載せてAVALID信号をアサートします（図9（b）の時刻T0）．スレーブはアドレス・チャネル上の情報を受け取れるので，AREADYをアサートして応答します（図9（b）の時刻T1）．アドレス・チャネルの情報は，AVAILDとAREADYがアサートされている図9（b）の時刻T2で転送されます．

　マスタは同じT2で続いて書き込みチャネルのWDATAに1番目の書き込みデータを載せ，WVALID信号をアサートします．スレーブはデータを受け取る準備ができたので，時刻T3でWREADYをアサートします．WVALIDとWREADYがともにアサートされている時刻T4でデータが転送されます．

　マスタでは次のデータの準備ができたので，同じT4で書き込みチャネルのWDATAに2番目の書き込みデータを載せ，WVALID信号をアサートします．スレーブはデータを受け取る準備ができたので時刻T5でWREADYをアサートします．WVALIDとWREADYがともにアサートされている時刻T6でデータが転送されます．

　マスタは次のデータの準備ができたので，書き込みチャネルのWDATAに3番目の書き込みデータを載せ，WVALID信号をアサートします（図9（b）の時刻T7）．スレーブはデータを受け取る準備ができていたのでWREADYがアサートされており，WVALIDとWREADYがともにアサートされている時刻T8でデータが転送されます．

　マスタでは，同じT8で次のデータの準備ができたので，書き込みチャネルのWDATAに4番目の書き込みデータを載せ，WVALID信号をアサートします．転送の最後のデータなのでWLASTがアサートされます．WVALIDとWREADYがともにアサートされている時刻T9でデータが転送されます．

　同じT9で，スレーブは書き込みデータを受け取ったことを確認して，書き込み応答チャネルに応答ステータスを載せてBVALIDをアサートします．マスタは応答ステータスを受け取る準備ができていたのでBREADYがアサートされており，BVALIDとBREADYがともにアサートされている時刻T10でBRESPが転送されます．
