システム開発の事前安全性解析に重点を置いたMISRAガイドラインに注目集まる ―― MISRAソフトウェア安全性解析ガイドライン・セミナ
2007年3月26日，東陽テクニカ（東京都中央区）にて，自動車制御ソフトウェア開発におけるガイドライン「MISRA安全性解析（MISRA-SA）」に関するセミナが開催された（写真1）．本ガイドラインの策定を進めている業界団体MISRA（The Motor Industry Software Reliability Association） 委員長のDavid Ward氏や，MISRA-SAについて調査を実施してきたOTSLの桑山敏之氏が，本ガイドラインの概要や策定状況，適用例（ケース・スタディ）について講演した．
[写真1] 講演するMISRA 委員長のDavid Ward氏
MISRA-SAは，2008年に策定される予定の「ISO 26262」に適合した開発実務を実現するためのガイドラインである．ISO 26262は，機能安全規格「IEC 61508」の自動車分野向けサブ規格として位置付けられている．MISRA-SAは現在，ドラフト版の最終段階（Draft 13）にあり，初版の発行は2007年の夏ごろと見られている．
●独自の手法により事前安全性解析を実施
OTSLの桑山敏之氏は，MISRA-SAの概要について説明した（写真2）．本ガイドラインが規定している安全性解析は，大きく「事前安全性解析（PSA：preliminary safety analysis）」と「詳細安全性解析（DSA：detailed safety analysis）」という二つのフェーズに分けられる．事前安全性解析は，システム開発の事前もしくは初期に行う安全性解析である．詳細安全性解析は，抽出された潜在危険（hazard）に対して詳細に解析するものである．
本ガイドラインは事前安全性解析に力点を置いており，「PASSPORTダイヤグラム（写真3）」，「可制御性（controllability）」についての表（写真4），「MISRAリスク・グラフ（写真5）」という独自の記述手法を提唱している．一方，詳細安全性解析には，FTA（fault tree analysis；フォールト・ツリー解析）やFMEA（failure mode and effect analysis；故障モード影響解析）などの既存の手法を利用する．
[写真2] 講演するOTSLの桑山氏

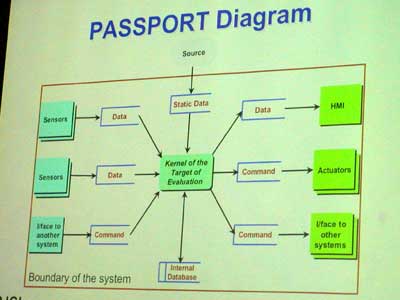

[写真3] PASSPORTダイヤグラム（David Ward氏の講演資料より）
PASSPORTダイヤグラムは，そのシステムにおける潜在危険を抽出するための図である．

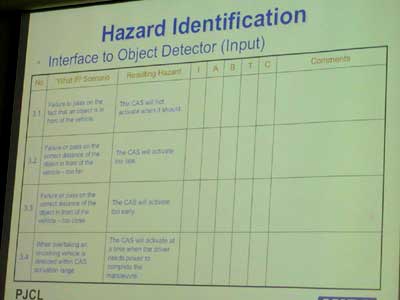

[写真4] 可制御性（controllability）についての表（David Ward氏の講演資料より）
PASSPORTダイヤグラムから，「もし○○だったら，○○という危険事態が発生する」という潜在危険を抽出し，起こりうる危険事態のひどさや頻度，危険を制御できる可能性などを検討して表に列挙する．

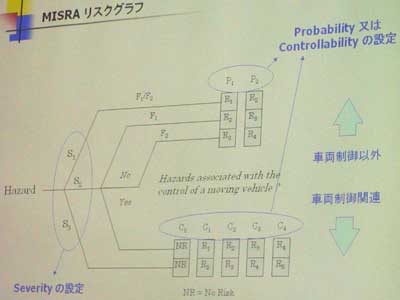

[写真5] MISRAリスク・グラフ
MISRAリスク・グラフは，抽出した潜在危険をクラス分けし，対策が必要な潜在危険を明確にするための図である．可制御性についての表（写真4）に列挙した情報を基にして，この図を作成する．
●衝突防止システムを例に事前安全性解析を説明
MISRA 委員長のDavid Ward氏は，自動車の衝突防止システムを例に，PASSPORTダイヤグラムや可制御性についての表の作成方法を紹介した．
同氏は講演の中で，安全装置を導入したことで人間が安心してしまい，より大きな危険にさらされる可能性があることを指摘した．例えば，危険な状態に陥ったときも「機能が作動するだろう」と考えて行動を起こさず事故に至ったり，機能に慣れた結果，状況に対応する能力そのものが減退してしまう，ということが起こりやすいという．これについては，安全機能をあくまでも「万が一のための支援機能」と認識することが重要だという．
[写真6] MISRAソフトウェア安全性解析ガイドライン・セミナの様子
