コネクタ＆FPC トラブル・シューティング 11連発(11) ―― ランドが設計値と違う
● 事例2──四角いランドが丸くなる
CAD画面上では，四角いランドのカバーフィルム開口は，四隅にきれいな角が付いた形状になっていますが，実際のFPCではきれいな角になりません．
一般的にFPCの加工には，金型とドリルを使います．金型による加工では四隅の角にRが付くのが普通ですし，ドリルによる加工では使うドリル径に左右され，さらに大きなRが付きます．

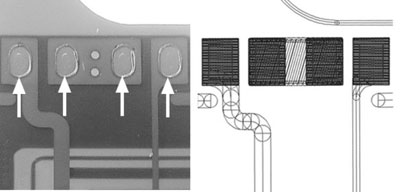

図11-2は，設計上は長方形に開口されていた2012チップのランドです．このFPCのカバーフィルムはドリル加工です．カバーフィルム開口幅1.0mmに対して，隅に0.4mmのRが付いているため，長穴形状になっています．面積を測定すると，設計値の70％程度しか開口していません．設計値としあがり寸法にこのくらい大きな差があると，先のケースと同様，はんだペースト過多による「いもはんだ」や「はんだボール」発生の原因になります．FPC製造工程における改善は難しいため，実装工程側，とくにステンシルの最適化による対策が必要です．
図11-2 2012サイズのチップ抵抗（コンデンサ）のランド
カバーフィルムの加工をドリルで行ったため，角にRが付いた
