コネクタ＆FPC トラブル・シューティング 11連発(10) ――FPCとコネクタ端子が短絡している

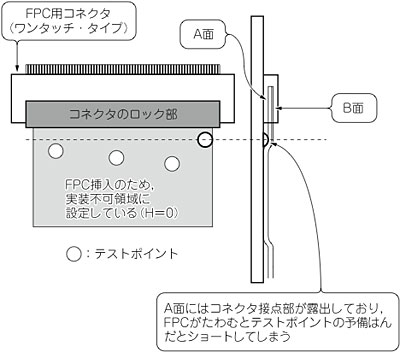

図10-1 FPCを挿入するスペース
通常，部品を配置しないというルールがある．しかし，プリント基板のチェック目的でテストポイントを配置してしまった
問題の要因としては，以下の三つが挙げられます．
- 実装指示の際，テストポイントへのはんだ盛り不可の指示が行われておらず，実際は高さ制限の「H＝0」に収まっていなかった．測定したところ，予備はんだの高さは約0.15mmあった．
- FPCを組み込んだ際に，FPCのたわみもあり，テストポイントとの空間距離が狭くなっていた．
- コネクタが低背のタイプだった．
これらの要因が重なったことで動作不良に至っていました．部品の高さは気にしていましたが，予備はんだの高さまでは考慮していなかったところが検討不足でした．
