コネクタ＆FPC トラブル・シューティング 11連発(9) ――めっきリード用の配線を切っただけなのに動作が不安定

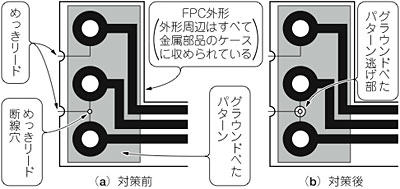

図9-1 FPC上のパターンに設けられためっきリードとその断線穴
穴に「ばり」や「かえり」があると反対面のパターンと短絡する可能性がある
このケースはFPCの裏面がグラウンドべたパターンであったために短絡に至りましたが，グラウンドべたパターンがなくても，金属板などに接触するような場合も，類似の現象に陥ってしまうことがあります．
● 対策
めっきリード断線穴の加工方法を知らないままでいたら，ばりやかえりの発生に思い至ることはなかったと思います．図9-1（b）に対策案の一つを紹介します．ばりやかえりが発生しても，裏面グラウンドべたパターンと短絡しないように，グラウンドべたパターンをその部分だけ逃がしてあります．
