コネクタ＆FPC トラブル・シューティング 11連発(6) ――部品の実装面を表裏逆に設計した
ここでは，コネクタやフレキシブル・プリント基板（FPC）などにかかわる11項目のトラブル対策事例を紹介する．今回その第6回目である． （編集部）
症状
あるカメラのFPCを設計するとき，ペアを組んでいる機械設計の担当者からいつもどおり外形データを取得し（図6-1（a）），とくに何も指示がなかったので淡々と部品実装を行い（図6-1（b）），順調にアートワーク設計（図6-1（c））まで終了しました．手慣れた作業をなじみの担当者と行っていたため，ふりかえると確認行為も「なあなあ」でした．
その結果，アートワークの最終チェックで部品実装が表裏逆であったことが発覚し，あわてて設計をやり直し，なんとか事なきをえました．気づかないままFPC作成まで進んでしまっていたら，日程の遅延は必至です．冷や汗をかきました．

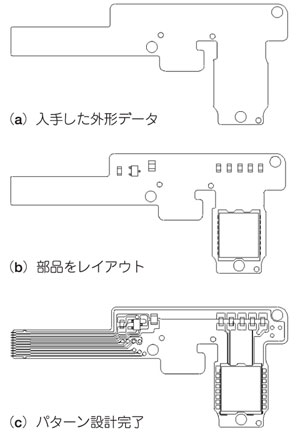

図6-1 設計したとあるカメラのFPC
手慣れた作業を，なじみの機械設計の担当者と行っており，確認行為も「なあなあ」だった
