コネクタ＆FPC トラブル・シューティング 11連発(4) ――CFカードにデータを書き込めない

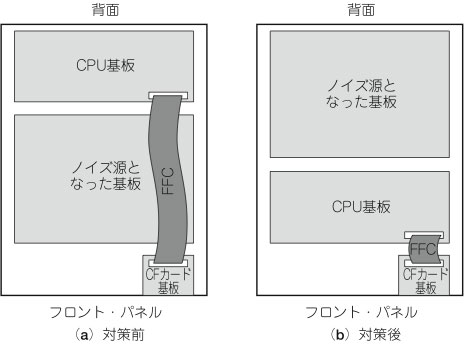

図4-1 設計していた製品の基板位置とFFCの関係
対策後は，CPU基板とノイズ源の基板の位置を入れ換えてCFカード基板とCPU基板の間を最短距離で接続した
● 対策
ノイズ源の基板からFFCを離せないか，両者間にシールド板を配置できないかなどを機構設計者と検討したのですが，薄型の製品だったため，対応は困難でした．さらにFFCにアルミホイルを巻いてシールドしてみたのですが，グラウンドに落とす位置によっては，アンテナとして機能してしまい，かえって症状が悪化しました．ケーブル・メーカではシールド付きFFCも用意しているのですが，納期や最低注文数量の関係で採用できませんでした．
