コネクタ＆FPC トラブル・シューティング 11連発(3) ――ディジタル・ビデオ・データの伝送でエラー発生
アイ・パターンの観測において，ケーブル長が短いにもかかわらず長いケーブルを使っているように信号が減衰している場合には，等価線長計を使った確認が有効です．等価線長計（写真3-1）は，同軸ケーブルで伝送したSDI信号の信号強度を，規定の同軸ケーブルの長さに換算して表示してくれます．同軸ケーブルの疲弊ぐあいや伝送マージンを簡単に知ることができます．

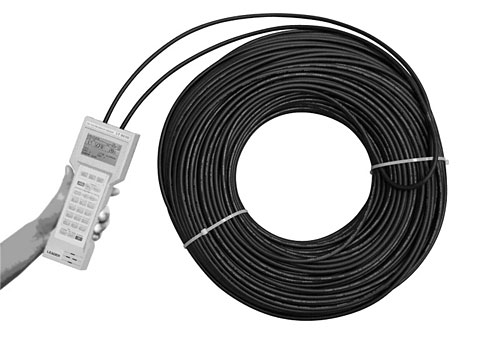

写真3-1 ハンディ・タイプの等価線長計（リーダー電子）
教訓
信号を引き回す際には，ケーブルの疲弊ぐあいや伝送マージンを把握しておく
みた・ひろひさ
