ディジタル地上波放送の中継局技術を各社がアピール ――2002国際放送機器展(Inter BEE 2002)

組み込みネット編集部

tag: 組み込み

レポート 2002年12月18日

 2002年11月21日~22日,幕張メッセ(千葉県千葉市)にて,業務用放送機器に関する展示会「2002国際放送機器展(Inter BEE 2002)」が開催された(写真1).ディジタル地上波放送の同一チャネルにおける放送波中継の干渉劣化を抑える回り込みキャンセラを各社が展示した.また,2.4GHz帯域の無線を利用したカメラ・システムやGPS(Global Positioning System)装置を搭載した業務用ビデオ・カメラなどにも注目が集まっていた.

[写真1]2002国際放送機器展(Inter Bee 2002)
幕張メッセで行われた「2002国際放送機器展(Inter Bee 2002)」の会場.

●ディジタル放送の中継局の妨害波を除去

 NEC,日本無線,松下通信工業は,ディジタル地上波放送向けの回り込みキャンセラをそれぞれ展示した.回り込みキャンセラは,SFN(single frequency network;単一周波数ネットワーク)方式の放送波中継の干渉劣化を抑えるために利用される(写真2).アナログ放送では,隣接する中継局に異なる周波数が割り当てられているため,回り込み波が問題になることはない.一方,SFN方式のディジタル地上波放送では単一の周波数が割り当てられるため,回り込み波の問題が発生する.回り込みキャンセラは,回り込み波と同じ伝送特性を持つ信号をディジタル・フィルタで作り,これを逆位相に変換して受信波に加えることで回り込み波をキャンセルする.受信したい放送波の電力とそれ以外の放送波の電力の割合を示す数値としてDU 比があり,DU比が小さいほど妨害波の割合が高くなる.そのため,各社は回り込み波のキャンセルのDU比の低さをさかんにアピールしていた.このほか,東芝,日立国際電気,三菱電機なども回り込みキャンセラを開発しているという.

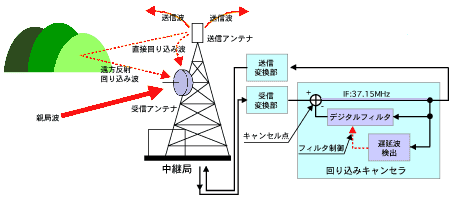

[写真2]回り込み波と回り込みキャンセラ
回り込み波と同じ伝送波特性の信号をディジタル・フィルタで作り出し,逆位相に変換して受信信号をキャンセルする.

 日本無線は,DU比が-3dBの回り込みキャンセラを展示した(写真3).DU比は測定条件によって変化する.本回り込みキャンセラのDU比は,測定環境がいちばん厳しいとされている近畿地上波デジタル放送研究開発支援センターの姫路中継局で測定した.

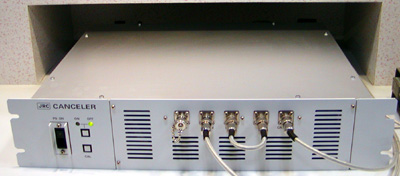

[写真3]日本無線が展示した回り込みキャンセラ
DU比は-3dB.自社開発のディジタル・フィルタが採用されている.

 松下通信工業は,DU比が-5dBの妨害波を除去できる回り込みキャンセラ「AS-D800回り込みキャンセラ」を展示した(写真4).DU比の測定は,北陸地上波デジタル放送研究開発センターの羽咋中継局で行われた.松下通信工業の回り込みキャンセラは,回り込み波を推定できるアルゴリズムを採用しており,SFNの多段中継が可能になるという.SFN方式のほか,MFN(multi-frequency network;多周波数ネットワーク)方式に対応している.

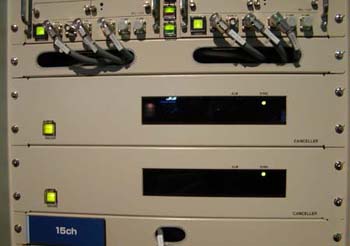

[写真4]松下通信工業が展示した回り込みキャンセラ
DU比は-5dB.今後,近畿地上波デジタル研究開発支援センターの姫路中継局でフィールド試験を行うという.

 NECは,外形寸法が160mm×350mm×40mmと小型の回り込みキャンセラを展示した(写真5).放送局の仕様が検討中であるため,PLDを利用して設計しているという.DU比は0dB.

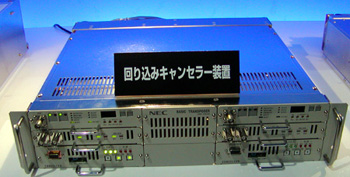

[写真5]NECが展示した回り込みキャンセラ
外形寸法は160mm×350mm×40mm.PLDを利用して設計.

●2.4GHz無線やGPSを利用したカメラ・システムが登場

 ソニーは,GPS装置を組み込んだビデオ・カメラを展示した(写真6).GPSデータをビデオ・テープまたはメモリースティックに記録しており,後から撮影地点を地図データ上に表示できる.コンテンツIDフォーラム(cIDf)のBasic UMID(Unique Material Identifier)に対応している.Basic UMIDとは,動画素材やオーディオ素材用の識別子である.

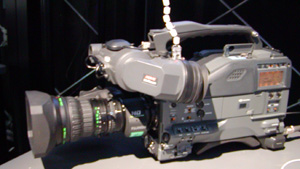

[写真6]ソニーのGPS装置を搭載したビデオ・カメラ
GPS装置のデータをテープまたはメモリースティックに記録し,撮影地点を地図上に表示できる.

 一方,日立国際電気は,2.4GHz帯域の無線を利用したカメラ・システムを展示した(写真7).本カメラ・システムは,英国Link Research社と共同開発した.

 本カメラ・システムでは,撮影した画像をMPEG-2で圧縮し,これをビデオ・カメラに装着した送信機から送信できる.変調方法はOFDM(orthogonal frequency division multiplexing)方式.送信距離は,見通しで1kmである.伝送速度は最大32Mbps,1フレーム当たりの伝送遅延時間は約40ms,1MHz当たりの出力電力は10mWである.

 このほか,ソニーは,2.4GHzを利用したカメラ・システムを展示した.変調方法は,OFDM方式.通信距離は300m~500m.

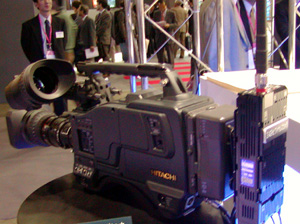

[写真7]2.4GHz送信機を搭載した日立国際電気のビデオ・カメラ
2.4GHz送信機は日立国際電気と英国Link Research社が共同開発した.ビデオ・カメラで撮影データを圧縮し,送信機から送信する.

●第2世代LTO Ultrium対応のカートリッジを展示

 日立マクセルは,第2世代のLTO Ultriumフォーマットに対応したデータ・カートリッジ「マクセルUltrium 2データカートリッジ」を展示した(写真8).LTO Ultriumは,米国Hewlett-Packard社,米国IBM社,米国Seagate Removable Solutions社が共同開発した大容量テープ・フォーマットである.サーバのバックアップなどに用いられる.

 本カートリッジの記録容量は,非圧縮時が200Gバイト,圧縮時が400Gバイトである.データ転送速度は,非圧縮時が最大40Mバイト/s,圧縮時が最大80Mバイト/s.外形寸法は102.0mm×105.4mm×21.5mm.

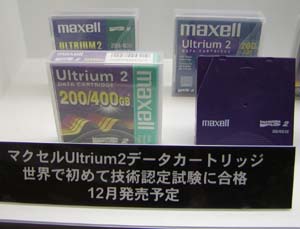

[写真8]日立マクセルのデータ・カートリッジ
米国Hewlett-Packard社,米国IBM社,米国Seagate Removable Solutions社が共同開発した大容量テープ・フォーマットを採用したデータ・カートリッジ.
