Texas Instruments，電磁放射ノイズ・レベルを抑えた携帯機器向けD級アンプを発売

　米国Texas Instruments社は，電磁放射ノイズ（EMI：electro magnetic interference）を抑えた携帯機器向けD級アンプIC「TPA203xD1」を発売した．アンプICから放射されるEMIは，端末の受信感度に影響を与える．本アンプICは，例えば地上デジタル放送の携帯型機器・移動体向けサービス（いわゆるワンセグ）で使用する周波数帯（470MHz～770MHz）におけるEMI放射レベルを，従来と比べて6dB～12dB抑えた（スピーカ負荷8Ω，配線長2.5cm，1kHz信号入力，500mW出力時）．ワンセグ受信携帯端末や携帯型メディア・プレーヤ，携帯型ゲーム機などにおける需要を見込んでいる．

　EMIを抑えるための設計上のくふうは大きく次の二つ．一つは，出力のPWM（パルス幅変調）のスルー・レート制限である．つまり，PWMのパルスの立ち上がりにおけるオーバシュートやリンギングを抑え，かつ効率を落とさないようにFETのゲート駆動回路を最適化した．もう一つは，パッケージのインダクタンス成分を低減するため，シリコン・チップとはんだボールの接続配線部（再配線層）を取り除いた．このようにしてアンプICとしてEMIの放射を抑えたことで，従来必要だったフェライト・ビーズなどのノイズ対策部品を削減できるという．外付け部品として必要となるのは，電源のバイパス・コンデンサ（パスコン）のみ．

　また，4Ωの入力抵抗を内蔵して音質を改善した．本アンプICのPSRR（電源リプル除去比）は73dB（217Hz，代表値），SMRR（同相信号除去比）を69dB（代表値），ノイズ・フロアは27μV（実効値）．パッケージは，外形寸法が1.5mm角のWCSP（wafer level chip scale package）．電力効率は88％(400mW出力，負荷8Ω時）．

　すでに量産出荷を開始している．電圧利得の異なる「TPA2032D1」（6dB），「TPA2033D1」（9.5dB），「TPA2034D1」（12dB）の3品種を用意する．

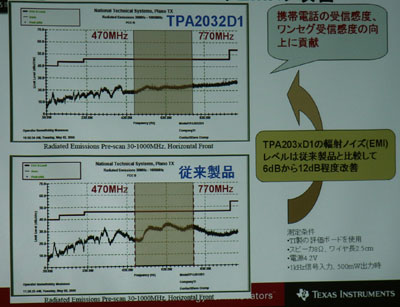

[写真1] EMI低減に関する発表資料

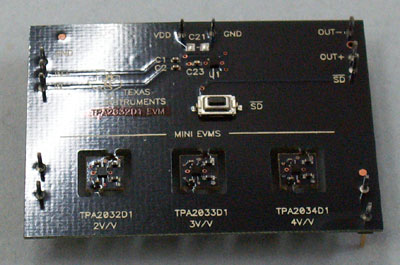

[写真2] TPA203xD1の評価ボード
