Maxim，任意のカットオフ周波数を設定できる3回路入りビデオ・フィルタを発売

　米国Maxim Integrated Products社は，アナログ・ビデオ信号向けのビデオ・フィルタ4品種を発売した．3:1入力マルチプレクサを備える「MAX7472」と「MAX7473」，マルチプレクサなしの「MAX7469」，「MAX7470」がある．MAX7473とMAX7470はドライバに＋6dBのゲインを持たせている．

　RGBやYPbPrなどの3系統の信号を扱うため，チップ内部にクランプ/バイアス回路，プログラマブル・ローパス・フィルタ，バッファ兼ドライバをそれぞれ三つずつ内蔵している．

　ローパス・フィルタは，カットオフ周波数を5MHz～34MHzの間で設定できる．ステップ数は256．通過帯域内における信号の振れ幅は，SD（standard definitions）のときが±0.1dB，HD（high definitions）のときが－3dB～＋1dBである．減衰量はカットオフ周波数が34MHzのとき，74.25MHzにおいて－57dB，カットオフ周波数が7MHzのとき，27MHzにおいて-63dBである．100kHzに対する群遅延は，SDのとき，5.75MHzにおいて15ns，HDのとき，30MHzにおいて20nsである．SN比は69dB．

　電源電圧はアナログ5V，ディジタル3.3V．パワー・ダウン時の消費電力は5mWである．MAX7472とMAX7473は，外形寸法が5mm×5mm×0.8mmの28ピンTQFNパッケージに封止する．MAX7469とMAX7470は，同外形寸法の20ピンTQFNパッケージに封止する．

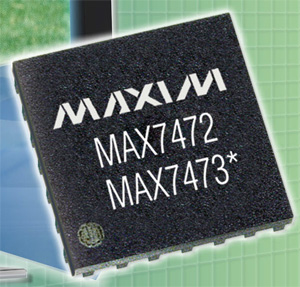

[写真1] MAX7472の外観
