米国International Rectifier社は，DC-DCコンバータ用PWMコントローラIC「IR3621M」の国内でのサンプル出荷を開始した．本コントローラICの出力電圧範囲は0.8〜3.3V．出接合温度（Tj）が25℃のとき，力電圧の精度は±1％．通信機器やコンピュータ，ディジタル・テレビなどにおける需要を見込んでいる．
本コントローラICは，二つの独立した出力電圧を得るモードと二つの出力を一つにまとめて高電流出力を得るモードを備えている．出力電流は前者が最大15A（1チャネル当たり），後者が最大30Aである．なお，本コントローラICを用いてDC-DCコンバータを構成する際には，デカップリング・コンデンサや平滑コンデンサ，パワーFET，インダクタなどを外付けする必要がある．
本コントローラICの動作電圧は5.5〜14.5V，動作温度範囲は−40℃〜＋125℃．スイッチング周波数は200kHz〜500kHz．デッド・タイムは標準50ns，最大100ns．パッケージは，外形寸法が5mm×5mmの32ピンMLPQ（micro leadframe package quad）．
これとは別に，接合温度が25℃のときの出力電圧の精度が±1.35％のPWMコントローラLSI「IR3621F」も用意する．パッケージは28ピンTSSOP（thin-shrink small outline package）．
2005年末には，鉛フリー（RoHS準拠）に対応したIR3621Mのサンプル出荷を開始する予定．

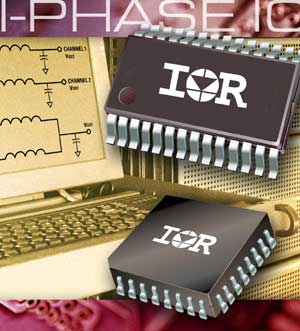

[写真1] 「IR3621M（下）」と「IR3621F（上）」の外観
■価格
410円（IR3621Mのサンプル価格）
390円（IR3621Fのサンプル価格）
■連絡先
インターナショナル・レクティファイアー・ジャパン株式会社
TEL: 03-3983-0086
URL: http://www.irf-japan.com/
|
|
