米国International Rectifier社は，出力電流が20A，出力電力が150Wのときの効率が96％のDC-DCコンバータ用モジュール「DCバス・コンバータ」を発売する．本モジュールは，通信機器やネットワーク機器などの電源部に用いられる．
一般に，通信機器などに用いられるDC-DCコンバータは，48Vの標準電圧を12Vまたは3.3Vの中間電圧に変換し，その電圧をさらにICやLSIを駆動するために必要な電圧（1.7Vや1.2Vなど）に変換する．本モジュールでは，中間電圧を8Vにすることによって，高い効率を得ている．中間電圧を3.3Vに変換したときと比べて電力分配に伴う損失が少なく，12Vに変換したときと比べて2段目のDC-DCコンバータのスイッチング損失が少なくなったという．
本モジュールは，コントローラIC「IR2085S」，2個の1次側のパワーMOSFET「IRF7493」，2個の2次側のパワーMOSFET「IRF6603」，1次側のバイアス用MOSFET（デュアル）「IRF7380」，2次側のゲート・クランプ用MOSFET（デュアル）「IRF9956」などから構成されている．本モジュールの外形寸法は2.2cm×4.9cm.
従来のモジュールでは，コントローラ部がPWM（パルス幅変調）用ICとゲート駆動用ICの2チップで構成されていた．この部分を1チップ（IR2085S）に置き替えた．IR2085Sのゲート駆動電流は±1A，デッド・タイムは20ns〜200ns（設定可能），スイッチング周波数は最大500kHzである．
本モジュールのサンプル出荷はすでに始まっている．

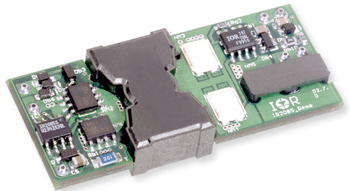

[写真1] DCバス・コンバータの外観
[表1] 本モジュールの構成部品の仕様
|
型名
|
定格電圧
|
ON抵抗
|
ゲート電荷
|
ゲート-ドレイン間の電荷 |
|
IR2085S
|
100V
|
−
|
−
|
−
|
|
IRF7493
|
80V
|
ゲート-ソース間電圧が10Vのとき，15mΩ
|
31nC
|
12nC
|
|
IRF6603
|
30V
|
ゲート-ソース間電圧が10Vのとき，3.9mΩ
|
39nC
|
17nC
|
|
IRF7380
|
80V
|
ゲート-ソース間電圧が10Vのとき，73mΩ
|
15nC
|
4.5nC
|
|
IRF9956
|
30V
|
ゲート-ソース間電圧が10Vのとき，100mΩ
|
6.9nC
|
1.8nC
|
|
