ローム,リフロ実装に対応した7セグメントLEDを発売

 ロームは,リフロ実装に対応した7セグメントLED「LF-301VA(アノード・コモン)」,「LF-301VK(カソード・コモン)」,「LF-301MA(アノード・コモン)」,「LF-301MK(カソード・コモン)」を発売した.LF-301VAとLF-301VKは赤色の,LF-301MAとLF-301MKは緑色の1けたの数字を表示できる.FA(factory automation)機器やアミューズメント機器などに利用される.

 本セグメントLEDの文字の表示部の高さは8mm.赤色のLEDのピーク波長は650nm,許容損失電力は320mW,順方向電流は15mAである.一方,緑色のLEDのピーク波長は563nm,許容損失電力は480mW,順方向電流は20mAである.また,それそれのピーク順方向電流は60mA(デューティ比は1/5以下,パルス幅は1ms以下),逆方向電圧は5V,光度は10mcd.外形寸法は11mm×6.8mm×5mm.

 本セグメントLEDのリフロ推奨条件は,ピーク温度が最大250℃,ピーク時間が最大5s(秒).また,鉛フリーはんだに対応している.本7セグメントLEDは,自動実装器に対応したテーピング包装で提供される.

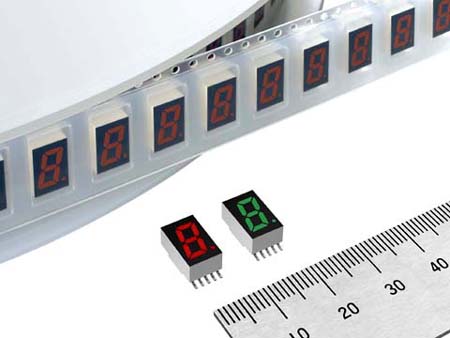

[写真1] LED数字表示器の外観

■価格
下記に問い合わせ

■連絡先
ローム株式会社
TEL: 075-311-2121
URL: http://www.rohm.co.jp/
