スマート・カメラやLED可視光通信,バッテリレス・センサに注目 ―― Sensor Expo Japan 2012

北村 俊之

tag: 電子回路

レポート 2012年10月17日

●LED光を使ってRF通信を利用できない場所で通信可能に

 アウトスタンディングテクノロジーは,高周波(RF)の電磁波の利用が困難な場所で利用できる携帯型可視光トランシーバ「VLCトランシーバーTR01」を展示した(写真6).可視光通信は,LEDの光(波長は360nm~830nm)に信号を重畳して通信する技術である.電磁ノイズや法規制により無線通信が困難な病院,トンネル,工場内,飛行機内などの環境で通信を行える.

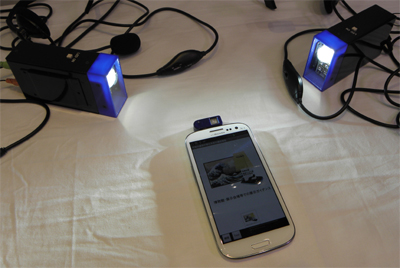

写真6 アウトスタンディングテクノロジーの「VLCトランシーバーTR01」(右,左)と「ID-RXS」(中央)





 本トランシーバはヘルメットなどの作業用具に装着でき,声の届きにくい環境でも会話が可能.バッテリ・ボックスはベルト・クリップ式となっている.ケーブル長は1.5m,電源はリチウム電池(CR123A)×5本.LED全光束は最小107lm(ルーメン),音声変調方式はFM変調で全二重通話に対応する,通話可能距離は1m~80m.外形寸法は,本体が62mm×108.5mm×30mm,バッテリ・ボックスが85mm×130mm×35mm.重さは,本体が300g,バッテリ・ボックスが100g.

 このほか,同社はコミュライト・システム向けの受信機「ID-RXシリーズ」も展示した.コミュライト・システムとは,LED照明による可視光通信を利用したID(識別コード)付与技術である.ID機能付きのLED照明から送信された光を受信し,照明機器やその位置とリンクしたサービスを提供する.例えば美術館や博物館の作品ガイダンスなどの応用が考えられる.パソコンやタブレット端末などUSBホスト機能を備えた機器と組み合わせて使用する「ID-RX1B」,およびスマートフォンのイヤホン・マイク端子に接続して使用する「ID-RXS」の2機種を用意する.





●アクチュエータによりタッチ・パネルに振動を発生

 青電舎は,新方式のアクチュエータによりタッチ・パネルに振動を発生させるシステムの評価キット「HAPTIC評価キット」を展示した(写真7).従来は振動モータや電磁ソレノイド,圧電素子などを使ってタッチ・パネルを振動させていた.これに対して本システムでは,端末全体を振動させるのではなく,パネル部分だけを直接振動させ,疑似的なクリック感を発生させている.例えば本システムをスマートフォンなどに搭載すれば,タッチ・パネル液晶ディスプレイに,ボタンを押した際のクリック感を付加させることが可能.

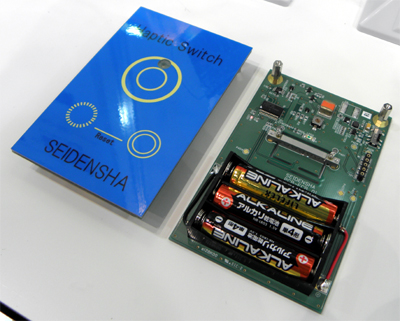

写真7 青電舎の「HAPTIC評価キット」





 装置のサイズは振動モータと同等かそれ以下になる予定.振動モータより短い時間で大きな振動を発生させられるという.消費電力は小さく,携帯機器用の電池で駆動できる.アクチュエータは,固定子,可変素子,移動子の基本部材から構成されている.本体は棒状になっており,取り付け方向を変えることで力の発生方向を垂直や水平に変更できる.

 同社は,「静電スイッチ・タイプ(SHEVB01)」と「感圧スイッチ・タイプ(PHEVB01)」の2種類の評価キットを展示した.前者は3種類の感触に対応しており,モード切替スイッチが付いている.後者は,平面でありながら凹みを感じるスイッチ感を実現していた.





●人の立ち入りが容易でない場所で使えるバッテリレスのセンサを展示

 日本電業工作は,ワイヤレス給電機能付きのセンシング・システム「電池いりまセンサ」を展示した(写真8).密閉空間や危険個所など,人の立ち入りが容易でない場所での使用を想定して開発した.例えば博物館や美術館などの展示品管理センサ,見守りシステム,農業向けセンシング・システムなどに利用できる.



写真8 日本電業工作の「電池いりまセンサ」





 本システムは,同社が研究しているレクテナ(電磁波のエネルギーを直流電流に整流変換するアンテナ)を用いるエネルギー・ハーベスティング技術を応用した.放送波や無線LANの電波,携帯電話など,生活空間に存在する環境電波をレクテナで受信し,それを電気に変換する.電池交換や電源配線の敷設などが不要になる.「無指向性受電タイプ」と「指向性受電タイプ」の2機種を用意する.ワイヤレス給電によるセンサ駆動可能距離は約5m.





きたむら・としゆき
