さまざまな光計測システムが一堂に，材料表面を撮影する非接触3Dスキャナの展示も ―― InterOpto 2012

●奥行きを撮影できる手のひらサイズのカメラを展示

　ブレインビジョンは，手のひらサイズの距離画像カメラ「BV-TOF」を展示した（写真5）．距離画像カメラとは，画像解析により対象までの距離（奥行き）を計測するカメラである．本カメラは0.1m～2m程度の近距離測定を想定しており，3次元カラー撮影が可能．距離の計測にはTOF（Time of Flight）方式^注1を採用している．

注1：TOF（Time of Flight）方式とは，レーザ光を投射し，往復するのにかかる時間から距離を計測する方式である．

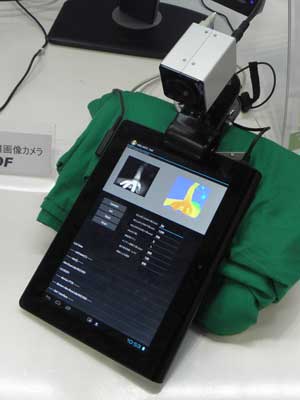

写真5　ブレインビジョンの「BV-TOF」

　外形寸法は50mm×60mm×50mm，重さは180gで，狭いスペースにも設置できる．パソコンに接続しなくても単体で動作可能．距離センサとして装置に組み込むこともできる．複数台のカメラが干渉しないように同期制御するコントロール・ユニットをオプションで提供している．有効画素数は128ピクセル×120ピクセル，フレーム・レートは8～60フレーム/s，画角は60度．照明光には近赤外LEDを利用している．データの受け渡しは，USB 2.0インターフェースで行う．

　専用のSDK（ソフトウェア開発キット）を提供する．対応OSはWindows XP以降で，ソフトウェア開発にはVisual C++ .NET2003以降を利用する．

●分光放射照度計から測定データを直接Excelに取り込む

　コニカミノルタオプティクスは，分光放射照度計「CL-500A」を展示した（写真6）．本照度計は，光の演色評価数，相関色温度，色度，照度（JIS一般形AA級），三刺激値，主波長刺激純度，ピーク波長，分光放射照度値（360nm～780nm，1nmピッチ：外部出力のみ）を測定できる．JIS C 1609-1:2006 一般形AA級照度計，DIN 5032 Part 7 class Bの規格に準拠している．

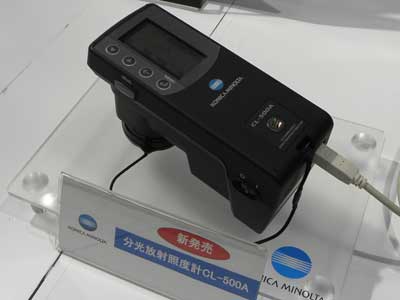

写真6　コニカミノルタオプティクスの「CL-500A」

　Excelのアドイン・ソフトウェアとして作られたデータ処理ソフトウェア「CL-S10w」を使用することで，測定データを直接Excelに取り込んで処理できる．パソコンが利用できない環境でも，本体だけで演色評価数や色温度を求めることが可能．分光放射照度の波形やピーク波長も確認できる．外形寸法は70mm×165mm×83mm，重さは350g．パソコンとの接続は，付属のUSBケーブルにて行う．

●高精度波面センサ・システムにステッピング・モータを追加

　JFE商事エレクトロニクスは，イタリアSpot-optics社の波面センサ・システム「Lentino+」を展示した（写真7）．本センサは，小口径レンズ（～φ25mm）の透過波面センサ・システム「Lentino」に，エンコーダ付きステッピング・モータ（最小移動距離は100nm）を追加した機種である．ステージの移動距離を小さくしたことにより，焦点深度の浅い高倍率レンズでも高精度で測定できるという．

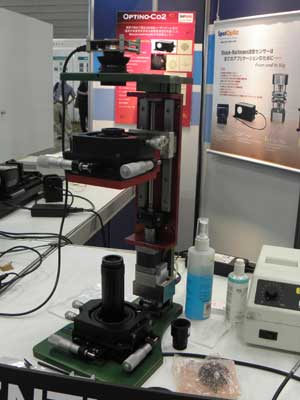

写真7　イタリアSpot-optics社の「Lentino+」

●コノスコピック・ホログラフィ方式を採用した非接触高解像度3Dスキャナ

　オフィールジャパンは，イスラエル Optical Metrology社の非接触3Dスキャニング装置「コノスキャン4000」を展示した（写真8）．Optical Metrology社が特許を取得しているコノスピック・ホログラフィ方式を採用しており，高精度の測定が可能．交換レンズとして25mm～100mmの対物レンズなどが用意されている．光沢のある金属類やプラスチック，ゴムなどの樹脂類，電子基板，接着剤などをスキャンできる．

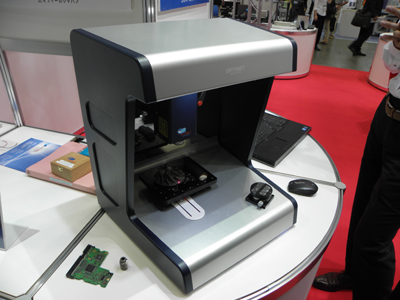

写真8　オフィールジャパンの「コノスキャン4000」

きたむら・としゆき
