SiCパワー，DDRメモリ，超高速伝送の最新技術動向を講演 ―― テクトロニクス・イノベーション・フォーラム 2011

●超高速インターフェース「Thunderbolt」の正体を解説

　最後に紹介するのは，米国Intel社が開発した超高速インターフェース技術「Thunderbolt」（サンダーボルト）の解説である．日本法人インテルの本間 暢氏，浦山 晃一郎氏，黄 百亨氏が交代で講演した．

　Thunderboltはポート当たり10Gbpsでデータを双方向にシリアル転送し，複数のプロトコルをサポートする（写真10）．最初に製品化されたバージョンでは，DisplayPortとPCI Expressの2種類のプロトコルを標準でサポートする．DisplayPortとPCI Expressのデバイス・ドライバは，既存のドライバをそのまま流用している．

写真10　Thunderbolt（サンダーボルト）技術の概要

　ThunderboltのケーブルはMini DiplayPortと同じ形状のコネクタを備えており，Thunderboltを備えた機器のコネクタにはDiplayPortも接続できる．ケーブル長は最大で3mである．

　ThunderboltのコントローラLSIはPCI Expressの信号とThunderboltの信号を入出力する．1個のコントローラLSIで2チャネルあるいは4チャネルのThunderboltインターフェースをサポートする（写真11）．1個のコネクタには2チャネルのThunderboltインターフェースが格納されている．またThunderboltは給電機能を備えており，10Wまでの電力をホストからペリフェラルに供給できる．

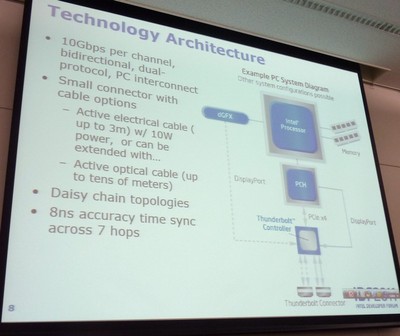

写真11　Thunderboltを組み込んだパソコンのシステム・アーキテクチャ

　なおThunderboltの詳細な技術情報は，Intel社からライセンスを受けることで入手できるようになる．

●スペアナ機能を組み込んだディジタル・オシロ新製品を披露

　また，テクトロニクス・イノベーション・フォーラム 2011に併設の展示会（写真12）では，2011年8月30日にテクトロニクスが発表したディジタル・オシロスコープの新製品「MDO4000シリーズ」を展示していた．ミックストシグナル・オシロスコープにスペクトラム・アナライザ機能（リアルタイム・スペアナ機能）を組み込んだオシロスコープである（写真13）．テクトロニクスでは「ミクスド・ドメイン・オシロスコープ」と呼んでいる．

写真12　テクトロニクス・イノベーション・フォーラム 2011の展示会場

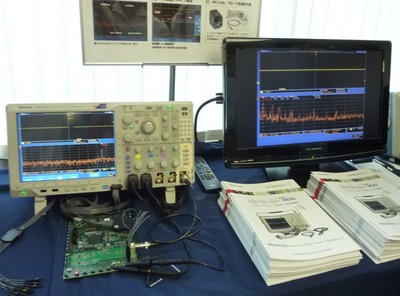

写真13　ミックストシグナル・オシロスコープにスペクトラム・アナライザ機能（リアルタイム・スペアナ機能）を組み込んだオシロスコープ「MDO4000シリーズ」

ふくだ・あきら
フリーランス・テクノロジ・ライタ
