40Gbps，100Gbpsの伝送装置開発に対応したモジュールや測定器が続々 ―― 第10回光通信技術展（FOE2010）レポート
光通信技術に関する専門展示会「第10回 光通信技術展 ファイバーオプティクスEXPO（FOE2010）」が，2010年1月20日～22日の3日間，東京ビッグサイト（東京都江東区）にて開催された．本展示会では，基幹系からアクセス系までの光通信システムや伝送装置，デバイス，次世代ネットワーク機器（NGN）に関連する製品・技術などが展示されていた（写真1）．主催はリード エグジビション ジャパン．

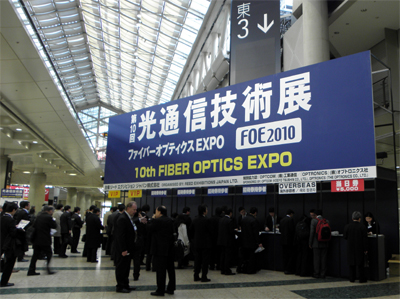

写真1 会場の様子
今回新たに，通信業界で標準化されつつある40Gbps，100Gbpsの伝送速度に対応した機器を集めた「40G/100G機器デバイス・ゾーン」と，映像伝送に関連する技術を集めた「IPTV/VOD関連技術ゾーン」の二つが設置された．IPTV/VOD関連技術ゾーンでは映像伝送用のサーバ・システムやVOD（Video on Demand）サーバなどが展示され，来場者などの注目を集めていた．
●DQPSKに対応した40G向けの受信モジュールを展示
富士通は，DQPSK（Differential Quadrature Phase Shift Keying）のディジタル変調方式に対応した22Gbaud受信モジュール「40G DQPSKレシーバモジュール（FIM24201）」を展示した（写真2）．DQPSKは，変調された四つの位相にそれぞれ2ビットを割り当てるQPSK（Quadrature Phase Shift Keying）を拡張した方式である．QPSKの場合と異なり，直前の搬送波との差分を利用して情報を与えている．例えばIEEE 802.11の無線LANなどがこの方式を利用している．
本受信モジュールが対応する帯域は標準20GHz．バランス・タイプのPIN/プリアンプ，および遅延干渉系（DLI）を備えている．44.6Gbpsの光伝送装置やトランス・ポンダなどの開発に利用できるという．

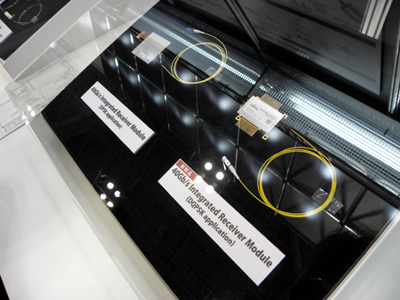

写真2 富士通の「40G DQPSKレシーバジュール（FIM24201）」
●40G/100G機器の開発に使われる光変調アナライザを公開
アジレント・テクノロジーは，40Gbps/100Gbpsの伝送に対応した送信機やシステムの評価，光ネットワークの開発などに利用できる光変調アナライザ「Agilent N4391A」を展示した（写真3）．本光変調アナライザは，さまざまな方式で変調された光信号の測定に利用する．オプションとして，ビット誤り率（BER）の測定機能を用意する．
解析する信号のビット長に制限はない．レシーバの電気帯域幅は37GHz以上，光帯域幅は74GHz以上．DQPSK方式や16QAM（Quadrature Amplitude Modulation）～1024QAMなど，34種類のディジタル変調方式に対応する．また，用途に応じてカスタマイズできる20種類のデータ解析ツールを備える．
本光変調アナライザは，偏波多重に対応した「コヒーレント光レシーバ」，「Agilent 89600 Vector Signal Analysis（VSA）」，「Agilent Infiniium 90000シリーズ オシロスコープ」から構成される．時間領域解析を採用したコヒーレント検出システムでは，振幅変調および位相変調の光信号の解析を容易に行えるという．

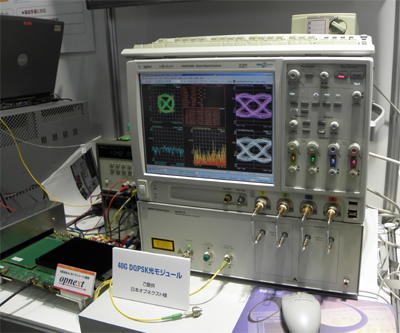

写真3 アジレント・テクノロジーの「Agilent N4391A」
●光コネクタ端面検査装置にオート・フォーカス機能を搭載
NTT アドバンステクノロジは，米国JDSU社製の光コネクタ端面検査装置「FVAシリーズ -Auto Focus-」を展示した（写真4）．オート・フォーカス機能を備える．倍率80倍/160倍の「FVA-2080」，倍率200倍/400倍の「FVA-2200」，倍率400倍/800倍の「FVA-2400/FVA-2400-L」など，多くの機種をそろえている．
また，光コネクタ端面の状況を判定する画像自動判定ソフトウェア「FiberChek2」が付属する．本画像自動判定ソフトウェアは，光コネクタ端面の画像を取り込み，画像解析によって光コネクタの端面の走り傷やビット痕，欠け，汚れを判別し，合否判定を行う．結果をレポートとして出力する機能も備える．すでに発売されている汚れ対策キット「FBP-HD3-PAK」や「FIT-S105-K」は光ケーブルを設置する現場向けであるのに対して，本装置は製造ライン向けのハイエンド機種である．

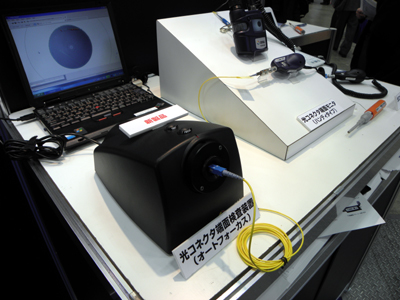

写真4 NTT アドバンステクノロジが展示したJDSU社の「FVAシリーズ- Auto Focus-」
●多様な規格に対応したIPTV用セットトップ・ボックスを展示
NECは，IPTV技術の標準化/普及推進団体であるIPTVフォーラムの仕様に対応したIPTV用セットトップ・ボックス「IS1050」を展示した（写真5）．本セットトップ・ボックスは，1台で多チャネルに対応するIP放送サービスや地上デジタル放送のIP再送信サービス，VODサービスなどに使用できる．500Gバイトのハード・ディスク装置（HDD）を内蔵し，多チャネルのIP放送番組や地上デジタル放送の再送信番組を録画できる．視聴中の番組とは異なる番組の録画も可能．
製品化の時期は未定．主にIPTV事業者への納入を見込んでいるという．

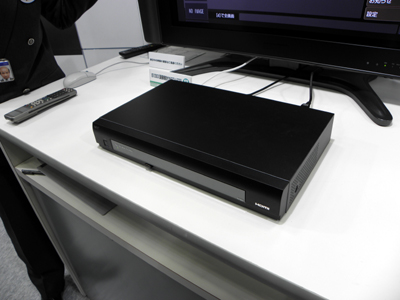

写真5 NECの「IS1050」
●小型のモニタ・ツールで手軽に通信品質をチェック
創業は，通信回線などの品質管理情報ベース（MIB：Management Information Base）を表示したり，蓄積したりできる小型モニタ・ツール「HD i500」を展示した（写真6）．本モニタ・ツールは，汎用装置からのMIBやイベント・ログの表示・蓄積，アラートなどの機能を備えている．外形寸法は18.5cm×20cm×3.5cm，重量は1.5kg．
サーバなどは不要で，本モニタ・ツールのみでネットワークの状態を監視できる．OSにはLinuxを採用しており，システムをカスタマイズしやすいという．蓄積情報はUSBメモリ，あるいはネットワーク経由でダウンロードする．監視する情報のしきい値を設定することで，正常，軽度障害，重度障害の判定を行い，設定したメール・アドレスに警報通知を送信する．
本モニタ・ツールは小型でネットワークへの接続が簡単なことから，障害が発生して評価・解析する際に，現場が移動するような状況下でも利用しやすいという．

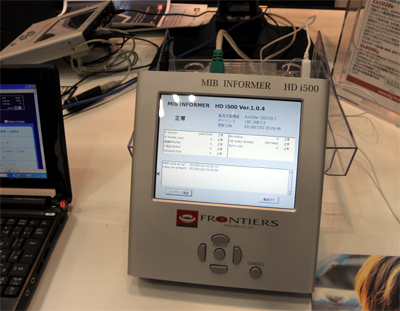

写真6 創業の「HD i500」
●200km超の光ファイバを評価できる光パルス試験器を展示
アンリツは，ダイナミック・レンジを45dBまで拡大した光パルス試験器「アクセスマスタ MT9082シリーズ」を展示した（写真7）．本測定器は，パルス試験や光損失試験，可視光源の試験，IP試験などに利用できる．
本測定器は，200km以上の光ファイバを評価できる．また，1×128分岐のPON（Passive Optical Network）システムの測定も可能である．さらに，サンプリング・ポイント数は最大150,001で，同社の従来機種と比べると，100kmおよび200kmレンジの測定における障害点検出誤差が1/5に改善している．このほか，短距離ファイバ測定におけるリアルタイム波形品質の測定や0.8m（イベント）の短デッド・ゾーンの測定にも対応している．家庭向けの光データ通信やLAN，ケーブル・テレビなど，光ファイバ通信サービスの用途に応じて，複数の機種を用意している．重量は2.2kg．

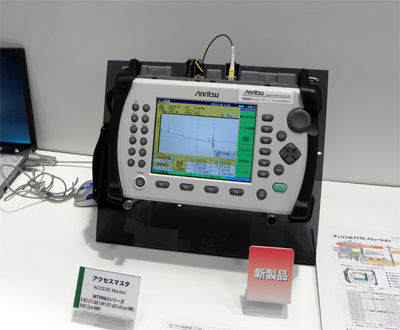

写真7 アンリツの「MT9082シリーズ」
