計測機能と無線通信機能を併せ持つ機器の展示に注目集まる ―― Sensor Expo Japan 2009レポート

 　センサ技術に関する専門展示会「Sensor Expo Japan 2009」が，2009年4月8日～10日の3日間，東京ビッグサイト（東京都江東区）にて開催された（写真1）．本イベントは，センサやMEMS（Micro Electro Mechanical Systems），その応用技術，応用機器，ネットワークについての専門展示会である．産学連携を促進する目的で研究機関の試作品や成果を紹介する「次世代センサフォーラム展示コーナー」や，最新技術を紹介する次世代センサ総合シンポジウム，各種専門技術セミナも企画された．併催は「センサネットワーク技術展（S-NET）」，同時開催は，「JAMA2009 総合検査機器展」「TEST2009 第10回総合試験機器展」，「国際セラミックス総合展2009」．主催はフジサンケイ ビジネスアイ．

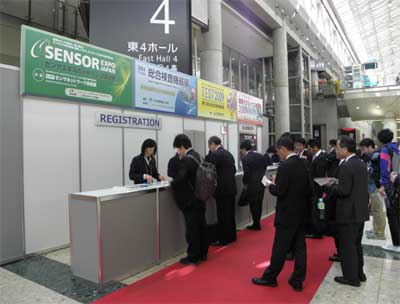

［写真1］会場受付の様子

●3点計測法で位置を測定する通信ユニットを展示

　オーエステクノロジーは通信ユニット「OST-ZBT1」を展示した（写真2）．米国Texas Instruments社製の位置検出モジュールを搭載しており，RSSI（受信信号強度）の3点計測やリアルタイムな位置検出を行える．位置情報を提供するリファレンス・ノードと，位置を特定するブラインド・ノードが通信を行い，3個以上のノードから電波強度を取得する．ブラインド・ノードに搭載された位置検出モジュールは電波強度を距離情報に変換し，3点計測法で自身のX/Y座標を算出する．

　本通信ユニットを利用したシステムとして，病院や介護施設における"見守り"システム，トンネル坑内などの入出状況管理システムなどがあるという．開発ツールとして，Texas Instruments社の「Smart RF Studio」と「Z-Location Engine」，米国Daintree Networks社の「Sensor Network Analizer」，スウェーデンIAR Systems社の「IAR EW8501」を用意している．

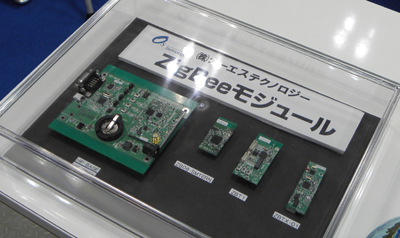

［写真2］右から2番目のボードがオーエステクノロジーの「OST-ZBT1」

●無線機能を備えた温湿度計測システムをデモ

　東電ユークエストは，室内の温度や湿度などを計測し，IEEE 802.15.4無線通信によって情報を転送するシステム「EcoQuest」のデモンストレーションを行った（写真3）．無線通信のチャネル設定が行えるので，無線LANとの電波干渉を回避できる．また中継機を置くことで，無線が直接届かない場所でも計測データを収集できる．各計測装置に搭載する無線モジュールは，長期間の電池駆動が可能．例えば温湿度計のために2個の専用リチウム電池を使用し，1分間に1回の頻度で計測と無線通信を行った場合，電池を交換しなくても8年間の連続稼動を実現できるという．

　データ収集装置は，BACnet（Building Automation and Control Networking）プロトコルに対応する．BACnet対応のBEMS（Building Energy Management System；ビル・エネルギ管理システム）であれば，すぐにデータを取得できる．またSCADA装置（データベースおよびモニタリング機能）が付いており，計測データの確認を容易に行える．KDDI通信モジュールを内蔵した通信ボックスの出荷も予定している．これを利用すると，KDDIのau携帯電話ネットワークなどを使用して，遠隔地のサーバに計測データを送信できる．

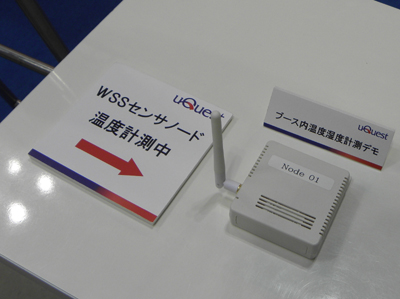

［写真3］東電ユークエストの「EcoQuest」

●レーザ・ビームの位相差から絶対距離を算出

　サンテストは，レーザ式距離計「LE200シリーズ」を展示した（写真4）．本距離計は，非接触で長距離を測定できる一種の光学式センサである．可視赤色のレーザ光源，受光素子，演算・インターフェース用電子回路からなるセンサ本体と，反射板から構成されている．センサは，変調されたレーザ・ビームを出力し，レーザ・ビームは測定対象に取り付けられた反射板で反射する．送受信したレーザ・ビームの位相差から，測定対象までの絶対距離を算出するという．

　測定レンジは，0.2m～125mと0.2ｍ～170mの2種類を用意している．また，長さ200mのレールと台車による検査設備を使用して，1品ごとにレンジ全域の出力をリニアライズしているため，高い精度と信頼性を保持しているという．

　反射板の最大移動速度は10m/sであり，閉ループ位置決め制御アプリケーションとしても利用できる．センサからの出力はSSIで，変換器「PU-10」との組み合わせにより，パラレル出力変換も行える．

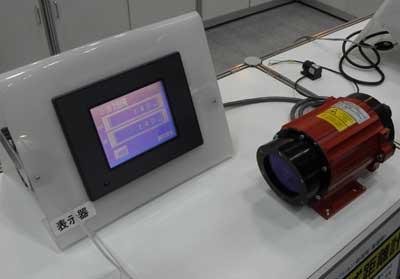

［写真4］サンテストの「LE200シリーズ」

●デジカメ機能で熱分布を記録できる赤外線サーモグラフィ

　テストーは，物体から放射される赤外線を検出し，それを電気信号に変換する赤外線サーモグラフィ「testo 880」を展示した（写真5）．建物の診断や室内温度チェック，電気設備の保守，製造・研究開発のプロセス・モニタなどに利用できる．

　本サーモグラフィは，わずかな温度差を検知できるため，熱分布を鮮明に可視化できるという．また，標準レンズと望遠レンズを交換することにより，用途ごとに最適な熱画像を得ることができる．搭載されているデジタル・カメラ機能を利用すると，可視画像を記録したり，熱分布と可視画像を同時にモニタに表示することが可能．

　3.5インチ型の液晶パネルを備える．最短焦点距離は10cm．0.1℃以下の温度分解能で熱分布を表示する．長時間測定や連続測定にも対応する．データの保存媒体としてSDメモリ・カードを採用する．基本モデル（880-1）とプロフェッショナル・モデル（880-2/880-3）の2機種を用意した．

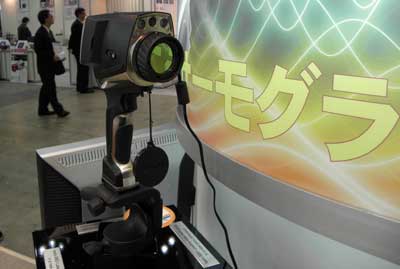

［写真5］テストーの「testo 880」

●低消費電力マイコンの開発ツールと評価キットを展示

　アーズは，MSP430に対応したIAR Systems社のソフトウェア開発環境「IAR Embedded Workbench for MSP430」を展示した（写真6）．MSP430は，Texas Instruments社の低消費電力マイコンである．


　本開発ツールは，IAR C/C++コンパイラ，アセンブラ，リンカ，ライブラリ管理ツール（ライブラリアン），テキスト・エディタ，プロジェクト・マネージャ，C-SPY デバッガから構成される．また，MSP430マイコン用のフラッシュROM/PROMに書き込み可能なコードを生成する．アーズが開発したMSP430評価ボード，専用ACアダプタ，Texas Instruments社製のUSB接続JTAG ICE，サンプル・ソースなどを同梱した「MSP430用評価キット」も用意する．

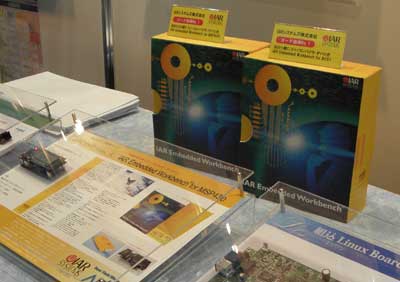

［写真6］アーズの「IAR Embedded Workbench for MSP430」
