東京エレクトロン デバイス，大容量データの高速伝送が可能なPCI Express Gen3対応のFPGAボードを発売
ニュース 2013年11月8日
東京エレクトロン デバイスは，米国Xilinx社のVirtex-7を搭載し，PCI Express Gen3に対応した評価ボード「TB-7VX-690T/-980T/-1140T-PCIEXP」全3シリーズの販売を開始した．
このボードは，高性能な有線通信のアプリケーションや大規模SoCのエミュレーション/プロトタイピング，ハイパフォーマンス ・コンピューティングの高速演算処理などの開発向け評価ボードであるという．搭載されるFPGAは「XC7VX690T-2FFG1926」，「XC7VX980T-2FFG1926」，「XC7VX1140T-2FLG1926」の3種類となっている．
搭載FPGAは，低消費電力で，高性能トランシーバ，DSP，BRAM（ブロックRAM），PCI Expressハード・ブロック（PCI Express Gen3 x8レーン対応）を搭載している．また，ボード上にはDDR3 SDRAM SO-DIMMを2系統搭載している．このために，大容量データの高速伝送が可能になるという．
PCI Express Gen3は，データ転送速度が高いため，メタル・ケーブルでの物理リンク距離は短くなる．そこで，光ケーブル・インターフェース付きのFPGAメザニン・カード「TB-FMCH-OPT10」（別売）を接続することにより，物理リンク距離は長くなり，最大で400Gbpsの光インターフェースを実現できる．

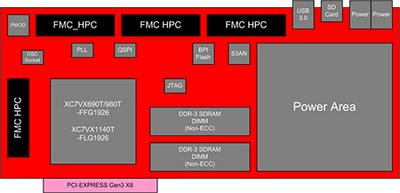

図1 TB-7VX-xxxT-PCIEXPシリーズのブロック図

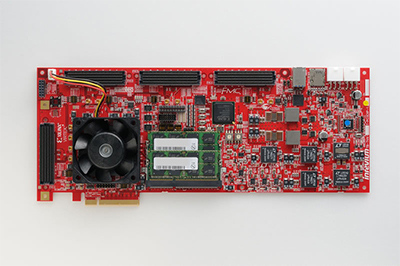

写真1 TB-7VX-xxxT-PCIEXPシリーズの外観

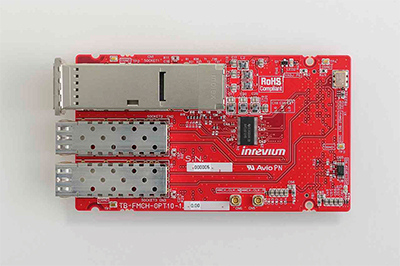

写真2 TB-FMCH-OPT10の外観
表1 TB-7VX-xxxT-PCIEXPシリーズの仕様
| ●搭載FPGA | XC7VX690T-2FFG1926， XC7VX980T-2FFG1926， XC7VX1140T-2FLG1926 のいずれか |
| ●コンフィグレーション |
・microSDカードからのコンフィグレーション ・オンボードBPIフラッシュによる高速コンフィグレーション |
| ●高性能トランシーバ |
・PCI Express x8 （Gen3対応） ・FMC HPCコネクタ x 4(各 FMC HPCあたり10ch) |
| ●搭載メモリ | DDR3 SDRAM SO-DIMMコネクタ 2個(4GバイトのSO-DIMMモジュール挿入済み) |
| ●インターフェース |
・MMCXクロック入力 ・SPIフラッシュ（128Mbit） ・USB 3.0 Device ・PMOD(Digilent) |
| ●プッシュ・ボタン・スイッチ | 4個 |
| ●LED | 12個 |
| ●ディップ・スイッチ | 12個 |
| ●汎用ピン・ヘッダ | 16ピン |
| ●電源 | |
| ●付属リファレンス・デザイン |
高速DDR3 SDRAM SO-DIMMインターフェース・デザイン(Verilog HDL) PCI Express DMAデザイン(Verilog HDL) |
| ●基板サイズ | H140(mm)×W312(mm) |
