Freescale，ノイズ耐性などに優れた5V電源仕様のARM Cortex-M0+マイコンを発売
ニュース 2013年8月1日
米国Freescale Semiconductor社は，ノイズ耐性などに優れた「Kinetis(キネティス) Eシリーズ」の発売を開始した．本シリーズは，「ARM Cortex-M0+」コアを搭載した，初めての5V電源仕様（2.7V～5.5V）の32ビット・マイコンとなる．フラッシュROMへの書き込み電圧も2.7V～5.5Vとなっている．現在Kinetisは，汎用組み込み向けの「Lシリーズ」と「Kシリーズ」，特定用途向けの「Wシリーズ」と「Mシリーズ」で構成されている．今回のEシリーズは，汎用組み込み向けに追加される．
本シリーズは，高ノイズ環境となるような，電子レンジや食器洗い機などの家電と，モータ制御用のファンや業務用コンバータなどの産業機器での使用に適しているという．また，動作温度範囲は，-40℃～85℃が一般的だが，本シリーズでは，-40℃～105℃となっている．
ノイズ（EMC：Electromagnetic Compatibility）や静電気放電（ESD：Electrostatic Discharge）への対策は，Freescale社のI/OパッドやESD保護回路といった回路設計技術で実現している．この保護性能により単層の基板設計が可能となり，保護用の部品が不要になるという．さらに，流通経路の管理（トレーサビリティ）を実現するために，64ビットのチップIDコードを内蔵している．
本シリーズで発売を開始した製品は，最大動作周波数が20MHz，ピン数が64ピン，パッケージがQFP（Quad Flat Package），SRAMが4Kバイト，EEPROMが256バイトで，フラッシュROMは32Kバイトの「MKE02Z32VQH2」と64Kバイトの「MKE02Z64VQH2」の2種類がある．本シリーズの開発ボード「FRDM-KE02Z」も発売している．

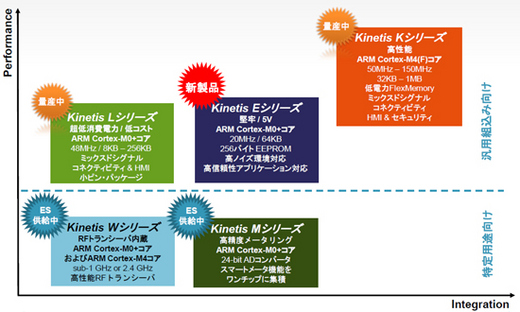

図1 Kinetisシリーズの構成

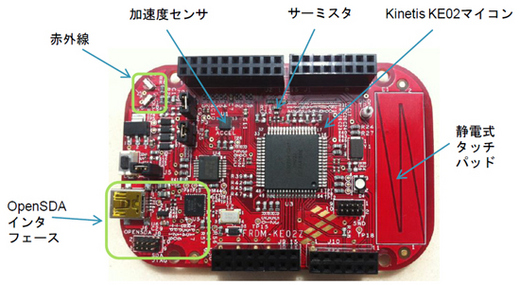

図2 FRDM-KE02Zの外観と主要部品
