NECエンジニアリング，価格が20万円を切るUSB 3.0インターフェース開発キットを発売

　NECエンジニアリングは，19万9000円のUSB 3.0インターフェース開発キット「USB3.0開発キット2」を発売する．同社の従来品と比べて，価格を約1/4に抑えた．データ転送速度は約400Mバイト/s．本開発キットには，USB 3.0モジュール，周辺回路インターフェース用ベース・ボード，USB 3.0ケーブル，ACアダプタ，マニュアル，サンプル・ファームウェア（マス・ストレージ・クラス），FPGA用のサンプル・デザイン・データが付属する．

　USB 3.0モジュールの外形寸法は60mm×57mm．FPGA（米国Altera社のCyclone IV E），USB PHYチップ（米国Texas Instruments社のTUSB1310A），USB 3.0 MicroBコネクタなどを搭載している．一方，ベース・ボードの外形寸法は146mm×105mm．FPGA（Cyclone IV GX），256MバイトのDDR2 SDRAM，液晶ディスプレイ・モジュール，PCI Expressスロット，HSMC拡張コネクタ，JTAGポートなどを搭載している．ベース・ボード上のFPGAにユーザ・ロジックを組み込むことも可能．

　本開発キットのFPGAには，同社が開発したUSB 2.0/USB 3.0インターフェース用IPコアを実装している．Cyclone IVに実装した場合の本IPコアの回路規模は2万9800LE（Logic Element）．エンドポイント構成やバッファ・サイズをカスタマイズすることも可能．同社は今後，このIPコアを外販していく予定．

　すでに本開発キットの受注を開始している．出荷開始時期は2013年7月．

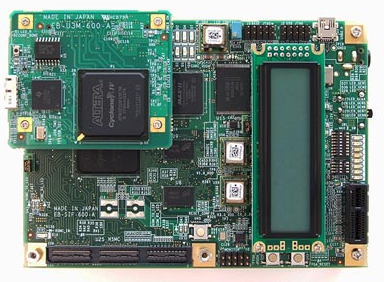

写真1　USB3.0開発キット2の外観
