Microchip，USBインターフェース回路，およびUSB通信に必要なクロック精度の内部クロック回路を備える8ビットPICマイコン・ファミリを拡充

　米国Microchip Technology社は，USBインターフェース回路，およびUSB通信に必要なクロック精度の内部クロック回路を備える8ビットPICマイコン「USB 2.0デバイスPICマイクロコントローラ」の3ファミリ，15品種を新たに発売する．USB規格はUSB 2.0フルスピードに対応する．最大128KバイトのフラッシュROMを内蔵する．動作時電流は35μA/MHz，待機時電流は20nAと小さい．

　今回発売する「PIC16F145Xファミリ」のピン数は14または20，パッケージの外形寸法は最小4mm×4mm．パルス・オキシメータ（動脈血酸素飽和度と脈拍数の測定器具）やパソコン用アクセサリ，セキュリティ・ドングルなどの開発に利用できる．本ファミリ向けの開発キットとして，すでに少ピンUSB開発キットを提供している．本ファミリは，現在サンプル出荷中．2012年10月中旬から量産を開始する．

　「PIC18F2X/4XK50ファミリ」のピン数は28，40，44．本ファミリは，従来のPIC18ファミリのUSBマイコンとピン・レベルの互換性がある．動作電圧は1.8V～5V．充電時間計測回路を内蔵する．タッチ・センサ付きのオーディオ・ドッグ機器やデータ・ロガーなどの開発に利用できる．本ファミリ向けの開発キットとして，PICDEM FS-USBボードを2012年10月から提供する．本ファミリは，現在サンプル出荷中．2012年11月上旬に量産出荷を開始する．

　「PIC18F97J94ファミリ」のピン数は64，80，100．USBインターフェース回路のほか，60×8セグメントのLCDコントローラやバッテリ・バックアップ機能付きのRTCC（Real-time Clock/Calendar）回路を搭載する．ホーム・オートメーション機器やセキュリティ機器，携帯型スキャナ，単相電力計などの開発に利用できる．本ファミリの開発を支援するフルスピードUSBプラグイン・モジュールを2012年11月から提供する．PIC18F97J94は既存のLCD Explorer開発ボードに，PIC18F87J94はPIC18 Explorer開発システムに接続して使うこともできる．本ファミリは2012年10月からサンプル出荷を開始する．量産出荷は同年11月上旬から．

　このほか，USB機器の開発に必要なソフトウェア・ライブラリを提供する．本ライブラリには，例えばHID（Human Interface Device）クラス，CDC（Communication Device Class），マスストレージ・クラス，WinUSB，Audio-MIDIなどのドライバ・ソフトウェアが含まれる．

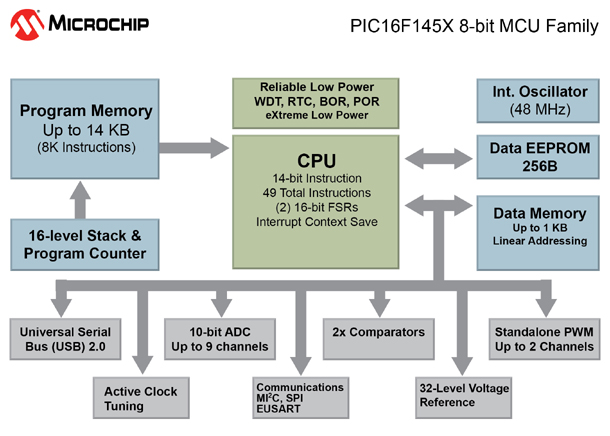

[図1] PIC16F145Xファミリのブロック図

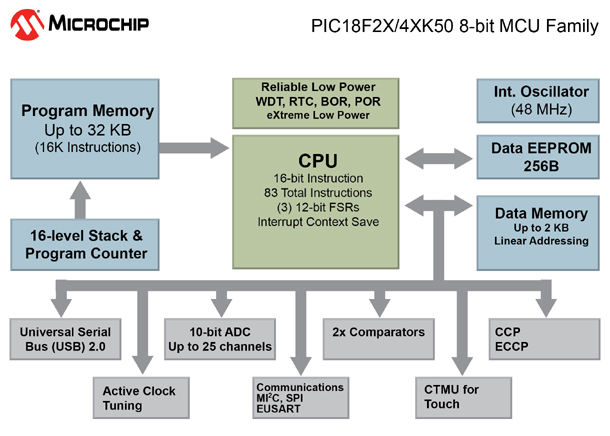

[図2] PIC18F2X/4XK50ファミリのブロック図

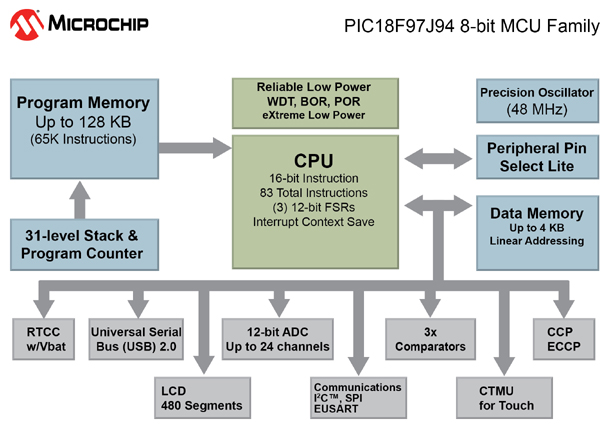

[図3] PIC18F97J94ファミリのブロック図

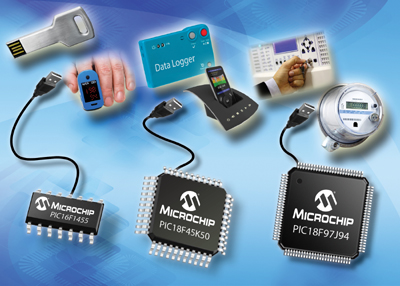

[写真1] 今回発表したUSB内蔵PICマイコンの外観（イメージ）
