ローム，電力変換性能を約30％改善した耐圧40V/100AのパワーMOSFETを発売
ニュース 2012年7月26日
ロームは，同社の従来品と比べて電力変換性能を約30％改善した耐圧40V/100AのパワーMOSFETの新シリーズ，全13品種を発売する．パワーMOSFETの性能を示すFOM（Figure of Merit；オン抵抗とゲート・ドレイン間電荷量の積）の値は21．産業用機器や車載用機器などで使われる24V入力のDC-DCコンバータの開発に利用できる．
本パワーMOSFETは，9A～100Aという幅広い電流値（ドレイン電流）に対応する．ゲート・ソース間電圧が10Vのときのオン抵抗は1.5mΩ～20.0mΩ，4.5Vのときのオン抵抗は2.0mΩ～26.0mΩ．ゲート・ソース間電圧が10Vのときの全ゲート電荷量は8.0nC～130.0nC．ゲート・ドレイン間電荷量は1.5nC～24.0nC．同社独自の低容量構造とトレンチ型フィールド・プレート構造を採用しており，これにより低オン抵抗と低ゲート容量を両立できたという．
パッケージはHSMT8，SOP8，HSOP8，CPT3，TO-220，LPTSの6種類．現在，サンプル出荷中．2012年8月から量産出荷を開始する．

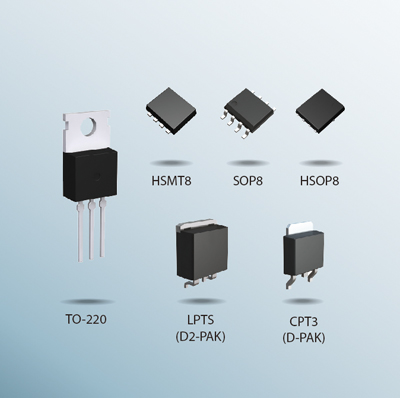

[写真1] 耐圧40V/100AのパワーMOSFETの新シリーズの外観
[表1] 耐圧40V/100AのパワーMOSFETの新シリーズの概要
| 型名 | PD (W) |
極性 | VDSS (V) |
VGSS (V) |
ID (A) |
Ron(mΩ) | Qg(nC) (VGS=10V) |
Qgd (nC) |
パッケージ | |
| （VGS=10V) | （VGS=4.5V) | |||||||||
| RQ3G130MN | ２ | n チ ャ ネ ル |
40 | 20 | 13 | 6.1 | 7.9 | 21.3 | 3.9 | HSMT8 |
| RMH170N04 | 17 | 4.0 | 5.1 | 38.0 | 7.0 | SOP8 | ||||
| RMH110N04 | 11 | 8.4 | 11.0 | 15.7 | 2.9 | |||||
| RMH090N04 | 9 | 12.5 | 16.5 | 10.1 | 1.9 | |||||
| RS1G260MN | 3 | 26 | 2.4 | 3.2 | 54.3 | 10.0 | HSOP8 | |||
| RS1G180MN | 18 | 5.0 | 6.7 | 24.4 | 4.5 | |||||
| RS1G150MN | 15 | 7.6 | 10.2 | 15.8 | 2.9 | |||||
| RS1G120MN | 12 | 11.6 | 15.6 | 10.1 | 1.9 | |||||
| RMD100N04 | 15 | 10 | 20.0 | 26.0 | 8.0 | 1.5 | CPT3 | |||
| RX1G10HMN | 50 | 100 | 1.5 | 2.0 | 130.0 | 24.0 | TO-220 | |||
| RMJ10HN04 | 100 | 1.5 | 2.0 | 130.0 | 24.0 | LPTS | ||||
| RMJ800N04 | 80 | 3.0 | 4.0 | 65.0 | 12.0 | |||||
| RMJ700N04 | 70 | 4.0 | 5.5 | 50.0 | 9.0 | |||||
