International Rectifier，最大出力電流が4A～16A，スイッチング周波数範囲が300kHz～1.5MHzのPOL電圧レギュレータを発売

　米国International Rectifier社は，最大出力電流が4A～16A，スイッチング周波数範囲が300kHz～1.5MHzのPOL（Point of Load）電圧レギュレータ「IR3894/3895/3897/3898/3899」を発売した．本レギュレータは，同社のSuplRBuckシリーズの第3世代品．制御用MOSFETと同期整流用MOSFETを1パッケージに封止したマルチチップ・モジュール構成を採る．通信/ネットワーク機器，サーバ機器，記憶装置などに利用できる．例えば12VからDDRメモリ用の終端電圧を直接生成する用途に使えるという．

　本レギュレータは，プリバイアス起動，入力電圧検知イネーブル，パワー・グッド（出力電圧チェック）の機能を備えている．また，誤差が±0.5％の基準電圧，入力電圧のフィード・フォワードによるライン/負荷の安定化，電流制限のための温度補償に対応する．

　IR3894の最大出力電流は12A，IR3895は16A，IR3897は4A，IR3898は6A，IR3899は9A．IR3894とIR3895のパッケージは5mm×6mmのPQFN，IR3897，IR3898，IR3899のパッケージは4mm×5mmのPQFN．接合部の動作温度範囲は－40℃～125℃．

　各レギュレータを搭載した評価基板，およびWebベースの対話型設計支援ツールも提供する．評価基板のスイッチング周波数は600kHz．設計支援ツールに要求仕様を入力すると，回路図，部品表，リファレンス・デザインが出力される．シミュレーションや熱解析などを行う機能も備えている．

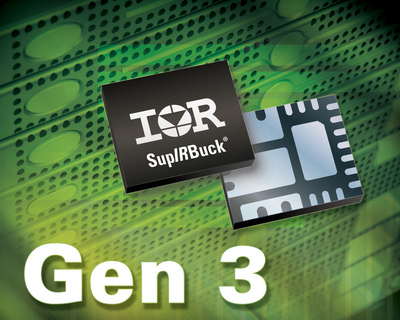

[写真1] SuplRBuckシリーズの外観
