Mentor Graphics，仮想的な周辺機器のモデルを接続して検証できる20億ゲート対応の論理エミュレータを発売

　米国Mentor Graphics社は，20億ゲートの論理機能を実現できる論理エミュレータ「Veloce2」を発売した．仮想的な周辺機器（ペリフェラル）のモデルである「Veloce VirtuaLAB」を接続して検証することにより，開発対象のLSIが出来上がる前にソフトウェアの開発を始められる．また，例えば起動したリアルタイムOSの状態を数秒で保存/リストアすることも可能．

　Veloce VirtuaLABとVeloce2の間をつなぐインターフェースのモデルとして，USB，Ethernet，PCI Express，Serial ATA，SAS（Serial Attached SCSI），ビデオ/オーディオ用インターフェースなどのモデルが用意されている．周辺機器のモデルの中にプロトコル・スタック（ソフトウェア）を組み込んで動作させることも可能．Veloce VirtuaLABは，米国Dell社または米国Hewlett-Packard社のLinuxワークステーションの上で動作する．

　論理エミュレータのVeloce2は，65nmプロセスを使って製造したカスタム設計のFPGA「Crystal2」を搭載している．このチップは市販のFPGAと異なり，論理エミュレータ用に最適化されている．例えば，信号を可視化するためのデバッグ用回路やロジック・アナライザ回路，トレース制御用の回路が備えている．コンパイルに要する時間も短い．

　Veloce2はロジック・ボードを最大16枚搭載しており，それぞれのロジック・ボードには16個のCrystal2が実装されている．ロジック・ボード単位に最大16ユーザが1台の論理エミュレータを共用できる．また，機能シミュレータ「Questa」とそのオプションである「Questa Codelink」を利用すると，論理エミュレータと切り離した状態（オフライン）で10人のソフトウェア開発者が並行してデバッグできる．

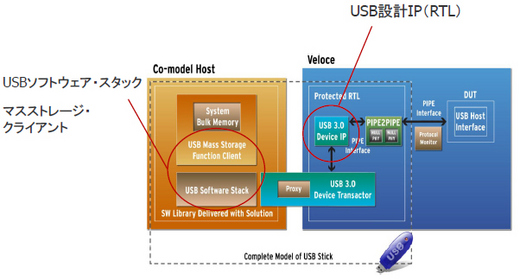

[図1] 仮想USB 3.0マスストレージ・ペリフェラルの検証環境

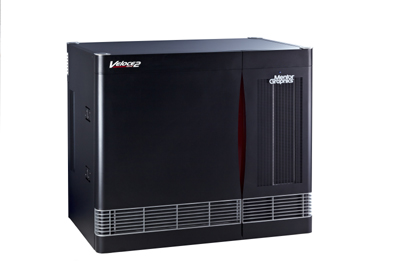

[写真1] Veloce2の外観
