Synopsys，マルチコアSoCのアーキテクチャ最適化に利用できるスプレッド・シート入力のシステム性能解析ツールを提供

　米国Synopsys社は，複数のCPUコア（マルチコア）を搭載したSoC（System on a Chip）のシステム性能評価に利用できるスプレッド・シート入力のシステム性能解析技術「Multicore Optimization Technology」を開発した．同社（旧CoWare社）のSoC向けシステム・レベル検証ツール「Platform Architect」のオプション機能として提供する．

　スマートフォンなどに搭載されるSoCには，複数のCPUコアやメモリ・ブロックが組み込まれており，さまざまなアプリケーションがこれらのリソースを共有して使用している．複数のアプリケーションを同時に立ち上げた場合，負荷が時間とともに動的に変化するので，システム全体の性能を予測するのが難しい．CPUのISS（命令セット・シミュレータ），周辺回路のモデル，ソフトウェア・プログラムを組み合わせれば，システム性能を正確に検証できる．しかしこの場合，解析の精度は高いが，シミュレーション時間が非常に長くなり，実用的とは言いにくい．

　そこで，同社はソフトウェア（タスク）をモデリングするためのSystemCベースのAPIを用意した．それぞれのタスクについて，スプレッド・シートによって優先度や処理時間，フェッチ/ロード/ストアの配分，アドレス空間などを設定すると，性能解析用のモデルが生成される．こうした作成したタスクのモデル，および各タスク間の関係を示すタスク・グラフによって，ソフトウェアの動作を表現する．

　また，作成したソフトウェア・モデルを実行する性能評価専用のプロセッサ・モデル「VPU（Virtual Processing Unit）」を用意した．このプロセッサ・モデルには詳細な機能動作は定義されておらず，システム性能のシミュレーションを短時間で実行できる．回路規模にもよるが，同社によると1回のシミュレーション時間は数秒～数分程度．VPUについては，クロック・ポートやバス・ポート数，割り込みポート数，1次キャッシュ，スケジューリング・アルゴリズム，ドライバ，割り込みサービス・ルーチンなどをユーザがカスタマイズできる．

　例えばPlatform Architectの環境下で，VPUを含むアーキテクチャのモデルとソフトウェア・モデルを組み合わせて性能を解析した後，VPUを実際のCPUコアのモデル（トランザクション・レベルのSystemCモデルやISSなど）に置き換えて詳細な機能動作を検証する，といった使い方が考えられる．

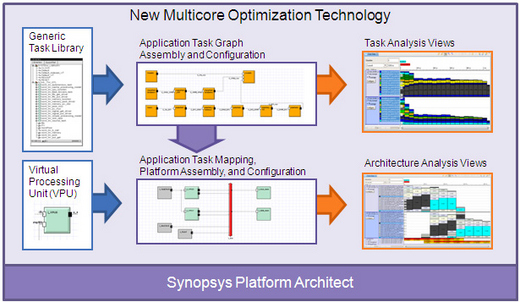

[図1] Multicore Optimization Technologyの概要

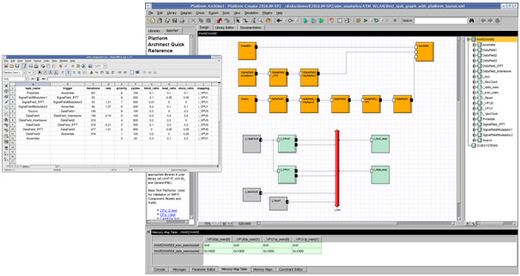

[図2] スプレッド・シートによる入力画面とタスク・グラフ

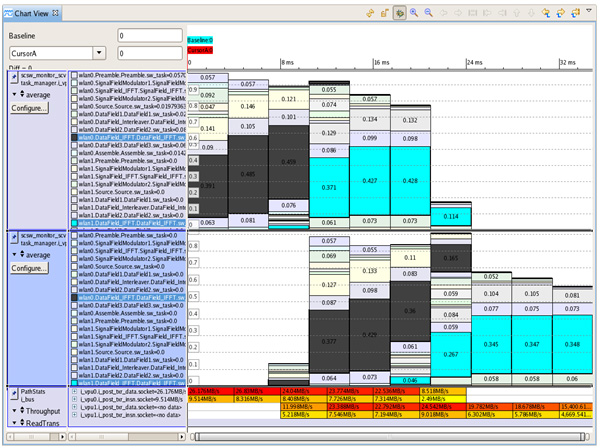

[図3] 動的に変化するシステム性能の解析結果
