Altera,3.125GbpsのトランシーバとPCI Expressプロトコル処理ブロックを搭載する廉価版FPGAを発売

 米国Altera社は,廉価版FPGAファミリ「Cyclone IV E」と「Cyclone IV GX」を発売する.Cyclone IV GXには,2~8個のトランシーバと1個のPCI Expressプロトコル処理ブロック(x1,x2,x4に対応)が搭載されている.トランシーバの伝送速度は最大3.125Gbps.通信機器や放送機器,産業用機器などに利用できる.同社では,放送用のビデオ・キャプチャ・ボードや3Dディスプレイ,産業用Ethernet機器などにも利用されるとみている.

 トランシーバを搭載していないCyclone IV EのLE(Logic Element)数は6,272~114,480,搭載メモリ容量は276K~3,981Kビット,18ビット×18ビット乗算器の数は15~266,ユーザI/O数は94~535.一方,Cyclone IV GXのLE数は14,400~149,760,メモリ容量は500K~6,480Kビット,18ビット×18ビット乗算器の数は0~360,ユーザI/O数は72~475.

 60nm LP(Low Power)プロセスで製造する.Cyclone IV Eのコア電圧は1.0V,Cyclone IV GXは1.2V.トータルの消費電力は,従来のCyclone IIIに回路を実装した場合と比べると,約25%減少するという.Cyclone IV GXのトランシーバの入出力仕様は,PCI Express Gen1.1,ギガビットEthernet(SGMII,1000BASE-X),CPRI(Common Public Radio Interface),OBSAI(Open Base Station Architecture Initiative),Serial RapidIO,XAUI(10GビットEthernet),Triple-Rate SDI,V-by-One,DisplayPort,Serial ATAといった規格に対応している.

 本FPGAファミリの開発には同社のQuartus II v9.1を利用する.Cyclone IV Eファミリの114,480LE品である「EP4CE115」と,Cyclone IV GXファミリの14,400LE品である「14EP4CGX15」は,2010年第1四半期より量産出荷を開始する.

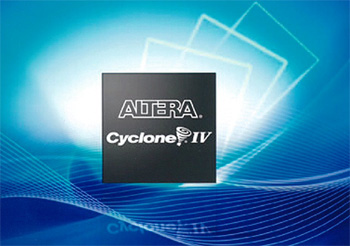

[写真1] Cyclone IVファミリの外観

[表1] Cyclone IV Eファミリの概要

型名 EP4C
E6
EP4C
E10
EP4C
E15
EP4C
E30
EP4C
E40
EP4C
E55
EP4C
E75
EP4C
E115
LE数 6K 10K 15K 30K 40K 55K 75K 115K
メモリ容量(ビット) 300K 400K 500K 600K 1.1M 2.4M 2.8M 4.0M
乗算器数 15 23 56 66 116 154 200 266
最大ユーザI/O数 182 182 346 535 535 377 429 531
パッケージ 144ピンEQFP,
256ピンFBGA
144ピンEQFP,
256ピンFBGA
256ピンFBGA,
484ピンFBGA
484ピンFBGA,
780ピンFBGA
484ピンFBGA,
780ピンFBGA
484ピンFBGA,
780ピンFBGA
484ピンFBGA,
780ピンFBGA
484ピンFBGA,
780ピンFBGA
144ピンEQFPの外形寸法は22mm×22mm,高さは0.5mm.
256ピンFBGAの外形寸歩は17mm×17mm,高さは1.0mm.
484ピンFBGAの外形寸法は23mm×23mm,高さは1.0mm.
780ピンFBGAの外形寸法は29mm×29mm,高さは1.0mm.

[表2] Cyclone IV GXファミリの概要

型名 EP4C
GX15
EP4C
GX22
EP4C
GX30
EP4C
GX50
EP4C
GX75
EP4C
GX110
EP4C
GX150
LE数 14K 21K 30K 50K 74K 109K 150K
メモリ容量(ビット) 500K 800K 1.1M 2.5M 4.2M 5.5M 6.5M
乗算器数 0 40 80 140 198 280 360
最大トランシーバ数 2 4 4 8 8 8 8
最大ユーザI/O数 72 150 290 310 310 475 475
パッケージ 148ピンQFN,
169ピンFBGA
169ピンFBGA,
324ピンFBGA
169ピンFBGA,
324ピンFBGA
484ピンFBGA,
672ピンFBGA
484ピンFBGA,
672ピンFBGA
484ピンFBGA,
672ピンFBGA,
896ピンFBGA
484ピンFBGA,
672ピンFBGA,
896ピンFBGA
148ピンQFNの外形寸法は11mm×11mm,高さは0.5mm.
169ピンFBGAの外形寸歩は14mm×14mm,高さは1.0mm.
324ピンFBGAの外形寸法は19mm×19mm,高さは1.0mm.
484ピンFBGAの外形寸法は23mm×23mm,高さは1.0mm.
672ピンFBGAの外形寸法は27mm×27mm,高さは1.0mm.
896ピンFBGAの外形寸法は31mm×31mm,高さは1.0mm.

■価格
3ドル(EP4CE6,6,272LE品,25万個購入時の単価),6ドル(EP4CGX15,14,400LE品,25万個購入時の単価)

■連絡先
日本アルテラ株式会社
TEL: 03-3340-9480
URL: http://www.altera.co.jp/
