NECエレクトロニクス,1200万ピクセルの静止画やフルHDの動画に対応する携帯電話向けカメラ処理用システムLSIを販売

 NECエレクトロニクスは,携帯電話端末向けのカメラ処理用システムLSI「CE143」を発売する.1200万ピクセルの静止画やフルHD対応の動画を扱える.CMOSセンサと組み合わせて利用する.

 本システムLSIは,光学系ハードウェア同期制御回路や光学系補正回路,JPEG圧縮回路,512MビットのMobile DDR SDRAM,8ビットのフラッシュROM,ポスト・インターフェース,センサ・インターフェースを備える.また,手ぶれ補正支援回路や顔検出回路,ディジタル・ズーム時の画像のぼやけや劣化を軽減する画像処理回路(1枚超解像技術)を内蔵する.さらに,ノイズ・リダクション回路も搭載している.これによりSN比を6dB改善できたという.

 電源電圧は,内部が1.2V,I/O部が1.8V,2.7V,2.85V.パッケージは,8mm×9mmのプラスチックFBGA.

 2009年3月よりサンプル出荷を開始し,同年4月より量産出荷を開始する予定.


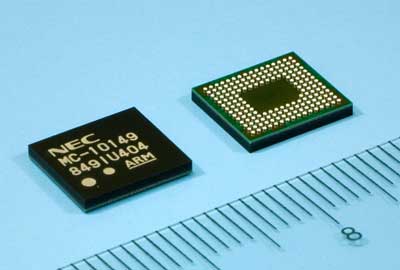

[写真1] CE143の外観

[表1] CE143の主な仕様

項目
機能
光学系ハードウェア同期制御機能
アイリス,機械シャッタ,フラッシュ・ライト/LED制御オート・フォーカス,光学ズーム
光学系補正機能
シェーディング補正(色/輝度),センサ,欠陥ピクセル補正,ディストーション補正(静止画のみ)
画像加工機能
ダーク・フレーム補正,黒レベル補正,高感度ノイズ・リダクション,高解像度補完処理,ホワイト・バランス,AE(自動露出),ガンマ補正,エッジ増強,リサイズ
JPEG圧縮機能
ハードウェア・エンコーダ,YUV422/YUV420,2バイト/クロック
内蔵メモリ
Mobile DDR SDRAM 512Mビット,フラッシュROM 8ビット
ホスト・インターフェース
YUV 8ビット/16ビット,マスタ・クロック(6MHz~30MHz),I2C(最大400kHz),SPI(マスタ/スレーブ)
センサ・インターフェース
MIPI CSI 2レーン 1.3Gbps
内蔵補助回路
画像手ぶれ補正(静止画/動画),顔検出回路,1枚超解像
電力供給
I/O部:1.8V,2.7V,2.85V,内部:1.2V
パッケージ・サイズ
プラスチックFBGA 8mm×9mm

■価格
4,000円(サンプル価格)

■連絡先
NECエレクトロニクス株式会社
TEL: 044-435-9494
E-mail: info@necel.com
URL: http://www.necel.com/index_j.html
