International Rectifier，最高スイッチング周波数が1.5MHzで最大効率が96％以上のDC-DCコンバータ用マルチチップ・モジュールを発売

　米国International Rectifier社は，最高スイッチング周波数が1.5MHzで最大効率が96％以上のDC-DCコンバータ用マルチチップ・モジュール「SupIRBuckシリーズ」4品種を発売した．DC-DCコンバータのハイ・サイド側のパワーMOSFET，ロー・サイド側のパワーMOSFET，それらのON/OFF用PWM信号を出力する制御ICを外形寸法が5mm×6mm×0.9mmのパッケージに封止した．従来品と比べて効率は5～7％ほど向上した．数点のL，C，Rを外付けする必要がある．パソコンやインターネット機器で使われている12Vの電圧を，CPUやFPGAに与える5V，1.8Vなどに変換するといった用途を想定している．

　一般にスイッチング周波数を上げると，入力側に必要なコンデンサや出力側に必要なコンデンサ，インダクタを小型化できるという利点がある．ただし効率は悪くなる．今回，ハイ・サイド側に高速動作が可能なパワーMOSFETを，ロー・サイド側にオン抵抗の小さいパワーMOSFETを採用した．また，制御ICの回路を従来のバイポーラからCMOSに変更した．これらの工夫により，効率を改善できたという．

　最大出力電流は，「IR3840MPbF」が12A，「IR3841MPbF」と「IR3831MPbF」が8A，「IR3842MPbF」が4A．IR3831MPbFは，外部から基準電圧を入力できるようになっており，基準電圧と同じ電圧を出力する．外部抵抗による分圧によって容易に1/2の電圧を作れるので，DDR SDRAMの終端抵抗用電源などに利用できる．入力電圧範囲は1.5V～16V，出力電圧範囲は0.7V～入力電圧の90％．スイッチング周波数は外部抵抗で設定でき，範囲は250kHz～1.5MHz．フィードバック信号用の基準電圧は0.7Vで誤差は1％．過電流保護やサーマル・シャットダウンなどの機能を備える．動作温度範囲は－40℃～＋125℃．それぞれのマルチチップ・モジュールの評価基板を用意している．

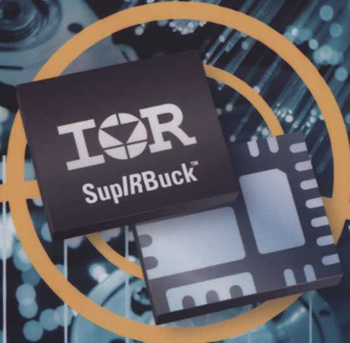

[写真1] IR38xxの外観のイメージ
