Synopsys，LSIのアナログ回路や高速トランシーバ回路などの設計環境を発売

　米国Synopsys社は，LSIのアナログ回路や高速トランシーバ回路などの設計環境「Custom Designer」を発売した．本ソフトウェアはアナログ回路設計のための「Custom Designer SE」とレイアウト設計のための「Custom Designer LE」で構成される．同社は従来，LSIのディジタル回路の設計環境やトランジスタ・レベルのシミュレータなどを提供していた．本設計環境の製品化により，同社はディジタル回路とアナログ回路の設計・検証を行える環境を一通り提供できるようになった．本設計環境を利用すれば，ミックスト・シグナルLSIなどの開発効率が向上するという．

　例えば，Custom Designer SEでアナログ回路を設計して回路シミュレータなどで検証し，Custom Designer LEでレイアウト設計を行う．この設計結果をLEF/DEF/GDS IIといったレイアウト・データとして出力し，ディジタル回路のレイアウト設計ツールなどに取り込むことで，ミックスト・シグナルLSIを設計できる．

　本設計環境は，設計データのデータベースであるOpenAccessに対応しており，TclやPythonといったスクリプト言語で記述されたPCell（Prameterized Cell）などのライブラリを取り込むことができる．

　また従来，アナログIP（Intellectual Property）コア・ライブラリであるPDK（Process Design Kit）は，ファウンドリや製造プロセス，設計環境ごとに用意する必要があった．本設計環境はオープンなライブラリの規格であるIPL（Interoperable PDK Libraries）に対応しており，PDKを容易に開発できるという．

[写真1] プレゼンテーションを行う同社Custom Design，Product Marketing DirectorのEd Lechner氏

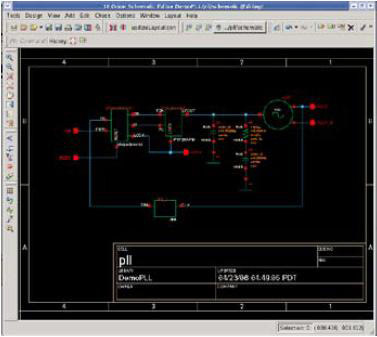

[写真2] Custom Design SEの画面
