セイコーインスツル,3.2mm×2.5mm×0.9mmと小さいチップ型の電気二重層コンデンサを発売

 セイコーインスツルは,3.2mm×2.5mm×0.9mmと小さいチップ型の電気二重層コンデンサ「CP3225A」を発売する.電気二重層コンデンサとは,電解液中のイオンが電極材料へ吸着することにより電荷を蓄える蓄電デバイスで,充放電を繰り返すことができる.主に,携帯電話などのバックアップ用電源として使われている.本コンデンサは電極材料に表面積の大きい活性炭を,電解液に有機溶媒を用いている.

 従来の電気二重層コンデンサはコイン型のものが多かった.一方,本コンデンサは四角いチップ型で,基板に実装したときのデッド・スペースが減ることを期待できる.また,端子をパッケージと一体化することで,実装面積を減らした.気密性の高いセラミックス・パッケージを採用した.

 最大使用電圧は2.6V.蓄電容量は4.5μAh(1.4V~2.6Vの場合),静電容量は0.014F,内部インピーダンスは80Ω.1分で約90%の容量を充電できる.また,負荷電流が1μA~100μAで約90%以上の放電容量がある.充放電サイクルは5万回以上.重量は0.024g.

 鉛フリーはんだによるリフロに対応する.2008年6月からサンプル出荷を開始する.量産出荷の開始時期は2008年10月.

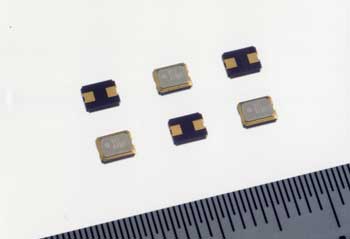

[写真1] CP3225Aの外観

■価格
下記に問い合わせ

■連絡先
セイコーインスツル株式会社
TEL: 043-211-1735
URL: http://www.sii.co.jp/
