アバールデータ,2台の接続できるPCI Express対応画像入力ボード

 アバールデータは,1枚のボードで2台のカメラからの信号を入力できるPCI Express対応画像入力ボード「APX-3312」を発売した.外部トリガやエンコーダ入力,ストロボ・タイミング出力などの機能を備えている.

 ディジタル・カメラのデータ伝送規格であるCamera Link規格に準拠し,モノクロ/カラー,エリア/ラインの各カメラを接続できる.また,カメラへの電源供給を行えるPoCL(Power over CameraLink)規格にも対応する.

 システム・バスはPCI Expressで,レーン数は4.最大データ転送速度は1Gバイト/s.カメラからの画像入力には,Camera Link規格のBase Configration方式を採用している.動作周波数は20MHz~85MHz,解像度は24ビット.DDR SDRAMを128Mバイト搭載する.

 出力として,カメラ制御用の同期出力(CC1~CC4)と汎用出力(2チャネル,TTL,オープン・コレクタ)を備える.同期入力は,外部トリガ(TTL,オープン・コレクタ,差動伝送のRS-422)に対応する.エンコーダ入力は,RS-422ライン・ドライバでA/B/Z相,最大入力周波数は1MHz.また,汎用入力はTTL,オープン・コレクタに対応する.

 本ボードの外形寸法は168mm×107mm.オプションとして,Windows XPおよびWindows Vistaに対応したソフトウェア開発キットを用意する.

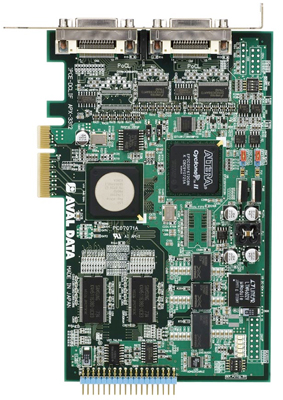

[写真1] APX-3312の外観

■価格
102,900円

■連絡先
株式会社アバールデータ
TEL: 042-732-1030
E-mail: sales@avaldata.co.jp
URL: http://www.avaldata.co.jp/
