ルネサス,ディジタル・オーディオ機器向けのSHマイコンを発売

 ルネサス テクノロジは,ディジタル・オーディオ機器向けのSHマイコン「SH7764」を発売する.オーディオCODEC処理や画像データ処理などに利用できる.動作温度範囲の異なる2品種を用意する.すなわち,-20~+85℃(民生用)の「R5S77640N300BG」と,-40~85℃(車載用)の「R5S77640P300BG」である.

 CPUコアとして,324MHz動作のSH-4Aを内蔵する.また,16KバイトのRAM,32Kバイトの命令キャッシュ,32Kバイトのデータ・キャッシュ,浮動小数点演算器,108MHzで動作する32/64ビット・メモリ・バスを備える.浮動小数点演算器は,単精度演算と倍精度演算の両方に対応する.整数演算性能は最大583MIPS,浮動小数点演算性能は,単精度で最大2.3GFLOPS(giga floartiong-point operation per second).正弦(sin)/余弦(cos)演算の専用ハードウェアも搭載している.

 周辺機能との接続用ハードウェアとして,ATAPIコントローラやNAND型フラッシュROMインターフェース,メモリ・カード・コントローラ,Ethernetコントローラ,USB(ホスト,ターゲット)インターフェース,DMAコントローラ(6チャネル),FIFO付きシリアル通信インターフェース(3チャネル),I2Cバス・インターフェースなどを備える.また,2次元グラフィックス・アクセラレータやLCDコントローラ,ディジタルRGB出力回路も搭載する.さらに,3段階の低消費電力モード(スリープ,リフレッシュ・スタンバイ,モジュール・スタンバイ)を搭載する.

 電源電圧は,コア部が1.2V,I/O部が3.3V.パッケージは,外形寸法が19mm×19mmの404ピンBGA(鉛フリーに対応).2007年4月にサンプル出荷を開始する.

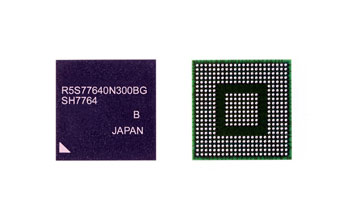

[写真1] R5S77640N300BGの外観

■価格
3,000円(R5S77640N300BG)
3,500円(R5S77640P300BG)

■連絡先
株式会社ルネサス テクノロジ
TEL: 03-5201-5219
E-mail: csc@renesas.com
URL: http://japan.renesas.com/
