National Semiconductor,産業機器などに使えるスイッチング周波数1MHzのレギュレータを発売

 National Semiconductor社は,産業機器などに使えるスイッチング・レギュレータLSI6品種を発売した.それぞれ入力電圧範囲とスイッチング周波数範囲,出力電流などが異なる.「LM5574」,「LM5575」,「LM5576」は入力電圧範囲が6V~75Vで,スイッチング周波数は50kHz~500kHz.出力電流はそれぞれ0.5A,1.5A,3.0Aである.「LM25574」,「LM25575」,「LM25576」は入力電圧範囲が6V~42Vで,スイッチング周波数は50kHz~1MHz.出力電流はそれぞれ0.5A,1.5A,3.0Aである.出力電圧は,1.225Vから入力電圧まで.車載電子機器やFA機器,パチンコなどに使えるという.

 本レギュレータは,EMI(electro-magnetic interference)低減のために周波数同期ピンを備える.このピンを利用すると,複数のレギュレータが使用されているシステムにおいて,スイッチングによるノイズの周波数をそろえることができ,ノイズ対策が施しやすいという.また,短絡保護機能や過熱時のシャットダウン機能などを備える.同社のエミュレーテッド電流モード(ECM)技術により,従来の電流モード制御では実現できない低いデューティの制御が行えるという.

 同社は,電源回路設計を支援するWebサイト「WEBENCH」を通して,本レギュレータの開発支援ツールやサポート情報などを提供している.従来は,必要な入出力電圧を入力していた.今回から,要求される基板面積と変換効率の条件を設定をできる入力フォームを新しく追加した.同サイト上では,使いたいレギュレータの電気特性や放熱特性を調べるためのシミュレーションも行える.同社はまた,「Built It! カスタム電源プロトタイプ・キット」と呼ばれる数日以内にカスタム電源を試作するサービスも提供しているという.

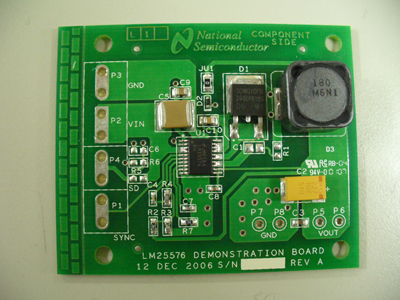

[写真1] LM25576の外観(中央の20ピンSOPのIC)

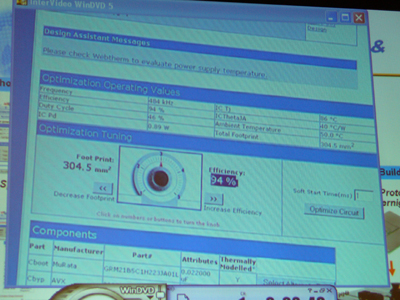

[写真2] WEBENCH上に今回新しく追加された,要求される基板面積と変換効率を入力するダイヤル

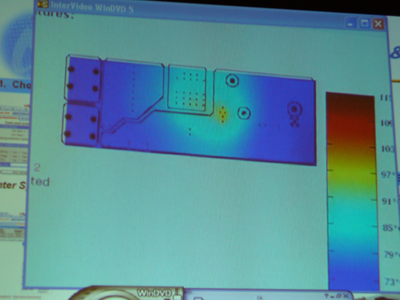

[写真3] WEBENCH上で行えるレギュレータの放熱シミュレーション

[表1] LM557xとLM2557xの主な特性

型名
LM5574
LM5575
LM5576
LM25574
LM25575
LM25576
入力電圧範囲
Vin
6V~75V
6V~75V
6V~75V 6V~42V 6V~42V 6V~42V
出力電圧範囲
Vout
1.225V~
Vin
1.225V~
Vin
1.225V~
Vin
1.225V~
Vin
1.225V~
Vin
1.225V~
Vin
出力電流
Iout
0.5A
1.5A
3.0A
0.5A
1.5A
3.0A
サンプリング
周波数
50kHz~
500kHz
50kHz~
500kHz
50kHz~
500kHz
50kHz~
1MHz
50kHz~
1MHz
50kHz~
1MHz
パッケージ
16ピン
TSOP
16ピン
TSOP
20ピン
TSOP
16ピン
TSOP
16ピン
TSOP
20ピン
TSOP

■価格
1.35ドル~2.90ドル(1,000個購入時の単価)

■連絡先
ナショナル セミコンダクター ジャパン株式会社
TEL: 03-5639-7300
E-mail: jpn.feedback@nsc.com
URL: http://www.national.com/JPN/
