Agilent Technologies，同期サンプリング速度が450MHzと高いロジック・アナライザを発売

　米国Agilent Technologies社は，ロジック・アナライザ「16800シリーズ」を発売した．同期サンプリング速度は450MHz，非同期サンプリング速度は1GHz（4GHzのタイミング・ズームあり），各チャネルのメモリ長は1Mポイント，最大32Mポイントである．チャネル数が34，68，102，136，204の機種を用意する．例えば，DDR2などの高速メモリのバスやディジタルRF信号，高速シリアル・バス，FPGA周りのバスなどのタイミング解析に向くという．

　バス・ラインに任意のデータを流し込めるパターン・ジェネレータを内蔵した機種もある．このパターン・ジェネレータの動作モードは二つ．一つは48本のバスに最大180MHzの波形を流し込める．記憶できる波形の長さは8Mポイント．もう一つは24本のバスに300MHzの波形を流し込める．記憶できる波形の長さは16Mポイント．

　3GHzで動作するCPUと1GバイトのRAMを搭載しており，表示の切り替えをスムーズに行える．ディスプレイ・サイズは15インチで，外部接続端子としてUSB2.0インターフェースを備えている．

　オプションのソフトウェアとして，FPGAの内部の状態をリアルタイムに観測できる「FPGA Dynamic Probe」や，米国Xilinx社が供給しているFPGA用ソフト・マクロCPU「MicroBlaze」の逆アセンブラなどを提供する．

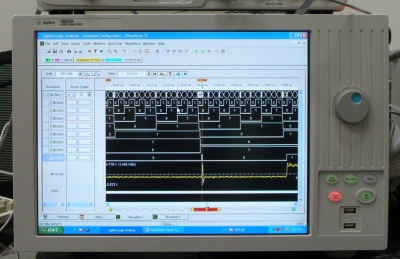

[写真1] ロジック・アナライザ「16822A」の外観
