図研,同社のプリント基板設計ツールの基板データを参照できるビューワを無償提供
ニュース 2006年5月18日
図研は,同社のプリント基板設計ツール「CR-5000/Board Designer」の基板データを参照できるビューワ「BD-Viewer」を,同社のWebサイトから無償でダウンロードできるようにした.例えば,CR-5000/Board Designerのライセンスを持っていない開発グループや会社でも,基板データの確認やレビュー,製造指示などを行える.
閲覧できるCR-5000/Board Designerのデータのリビジョンは,Rev.7.xxx,Rev.8.xxx,Rev.9.xxx.層ごとに表示のON/OFFや表示色の変更を行ったり,表示順序を入れ替えたりできる.また,ネット単位に表示色を設定できる.さらに,ネット名やリファレンス名,端子名から閲覧したい基板データを検索できる.このほか,距離計測機能やコメントの編集機能なども備える.
Windows 2000 ProfessionalまたはWindows XP Professionalが稼働するパソコンの上で動作する.実行環境の要件は,CPU性能がPentium III 733MHz以上,メイン・メモリ容量が256Mバイト以上,ハード・ディスク容量が20Mバイト以上.また,ディスプレイの解像度は1,024×768以上で,65,536色(16ビット)または32768色以上を推奨している.

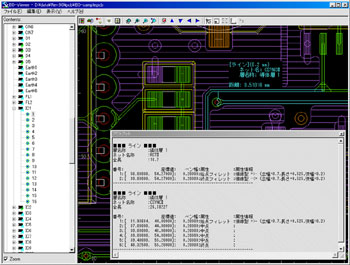

[図1] BD-Viewerの画面例
