Analog Devices，サンプル・レートが250Mサンプル/sと高い12ビットA-Dコンバータを発売

　米国Analog Devices社は，サンプル・レートが250Mサンプル/sと高いA-Dコンバータ「AD9230」を発売した．分解能は12ビット．サンプル・レートが250M，210M，170Mサンプル/sの3品種を用意する．同社では，広い帯域が必要となる無線通信機器や有線通信機器，ケーブル・リバース・パス，通信試験装置，レーダと衛星のサブシステム，パワー・アンプなどでの利用を見込んでいる．

　オンチップ・リファレンス電圧やトラック・アンド・ホールド（track and hold）機能，LVDS出力モード（ANSI-644およびIEEE-1596.3），パラレル出力数を半分にするDDR（double data rate）モードを備える．例えば，DDRとLVDS出力モード（IEEE-1596.3）を組み合わせると，消費電力は385mWに低減される．

　入力周波数が70MHzのときのSN比は65.5dB，SINADは65dB．入力周波数が240MHzのときのENOB（effective number of bits）は10.2ビット，第2次および第3次高調波ひずみは－75dBc．DNLは±0.3LSB，INLは±0.5LSB，アナログ回路の信号帯域は900MHzである．

　電源電圧は1.8V，入力電圧範囲はDC～1.25V．また，消費電力は425mW，動作温度範囲は－40℃～＋85℃である．外形は8mm×8mm×1mmで，56ピンのLFCSPパッケージに封止する．

　分解能が10ビットで，サンプル・レートが250M，200M，170Mサンプル/sの「AD9211」も発売する．

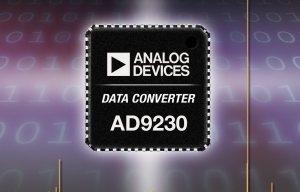

[写真1] Analog Devices社のA-Dコンバータ「AD9230」の外観
