Maxim，44.25MHzにおける減衰量が45dBのハイビジョン用ビデオ・フィルタ・アンプを発売

　米国Maxim Integrated Products社は，ハイビジョン（HD：High Definition）用のビデオ・フィルタ・アンプを発売した．電源電圧が単一＋5Vの「MAX9500」と，2電源±5Vの「MAX9501」がある．フィルタ・ブロックの30MHzまでの平たん性は±1.5dB．44.25MHzにおける減衰量は45dB，74.25MHzにおける減衰量は38dB．入力振幅が1.4Vまでの範囲の電圧利得は6dBである．

　DVDプレーヤやAVレシーバなどに組み込まれているほとんどのMPEGデコーダは，ハイビジョン用ビデオ信号を74.25MHzで再生する．しかし，ハイビジョン用ビデオ信号のベースバンドは30MHzであるため，44.25MHzから大きなエイリアスが生じる．そのため，最大30MHzまでのベースバンド・ビデオ信号を通過させ，なおかつ44.25ＭＨzからのエイリアスを十分に減衰させるフィルタが求められていた．

　チャネル数は3で，各チャネルが2系統の負荷を同時に駆動できる．入力インピーダンスは800kΩ，出力オフセット電圧は0.8V，電源電圧除去比は60dB，スルーレートは100V/μsである．また，群遅延は25ns，SN比は60dB，入力容量は1pF，出力負荷容量は25pF．MAX9500の動作電圧は＋4.5V～＋5.5V，MAX9501は±4.5V～±5.5V．MAX9500の1チャネル当たりの消費電流は34mA．パッケージは16ピンのSOPとQSOPである．

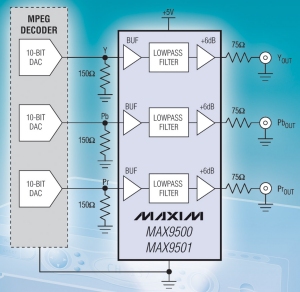

[写真1] MAX9500/MAX9501の内部ブロック図
