Texas Instruments，従来と比べてパワー素子のON抵抗が20％程度低いBiCMOSプロセス技術を用いたDC-DCコンバータICを発売

　米国Texas Instruments社は，電力変換効率が最大95％の降圧型DC-DCコンバータIC「TPS62110」を発売した．本ICは，同社が開発した耐圧30V，0.25μmのBiCMOS（バイポーラCMOS）プロセス「LBC7」を用いて製造される最初の製品となる．従来のプロセス「LBC6」と比べて，同等の耐圧ではパワー素子のON抵抗を15～20％低く抑えられるという．本プロセスは，おもにハード・ディスク・ドライブ装置向けのサーボ・モータ・コントローラやDC-DCコンバータ，自動車用センサなどの製造に用いられる．

　本ICの入力電圧は3.1V～17V，出力電圧範囲は1.2V～16Vである．また，出力電流は最大1.5A．待機時の消費電流は20μAで，シャットダウン・モードにすることで2μAまで低減できる．PWM（pulse width modulation）制御のデューティ比は10～100％．スイッチング周波数は1MHz．動作温度範囲は－40～＋85℃．パッケージは16ピンQFN．

　本ICに6.8μH程度のインダクタを1個，コンデンサを2個，出力電圧設定用抵抗を2個外付けしてDC-DCコンバータを構成する．出力電圧が固定のDC-DCコンバータIC「TPS62111（出力電圧3.3V）」と「TPS62112（同5V）」も用意する．これらには出力電圧設定用の抵抗を外付けする必要はない．

　いずれのICもすでに量産出荷を開始している．

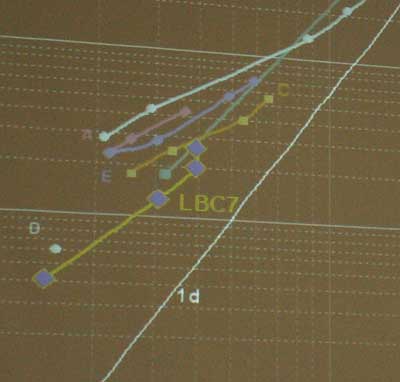

[写真1] 競合他社のプロセス技術とのON抵抗の比較（縦軸が規格化されたON抵抗，横軸が耐圧）

[写真2] 同社の従来プロセス技術との比較
