Analog Devices，出力周波数が最大200MHzの周波数シンセサイザLSIを発売

　米国Analog Devices社は，出力周波数が最大200MHzの周波数シンセサイザLSI「AD9959」と「AD9958」を発売した．周波数の合成方式として，DDS（direct digital synthesizer）を採用している．本LSIの周波数や位相，振幅などを変換する際の遅延は1～2クロック程度．AD9959は4チャネル，AD9958は2チャネルの出力を備えている．医療用撮像機器や光通信機器などにおける需要を見込んでいる．

　本LSIの出力には10ビットD-Aコンバータを用いている．このD-AコンバータのINL（integral nonlinearity）は±1LSB，DNL（differential nonlinearity）は±0.5LSB．また，本LSIは内蔵するPLL回路によって，入力される基準周波数を4～20倍にてい倍し，最大500MHzの内部システム・クロックを生成する．基準周波数用として，20MHz～30MHzの水晶発振子を外付けする必要がある．

　本LSIの周波数分解能は32ビット，SFDR（spurious-free dynamic range）は－54dB（出力周波数が150MHz～200MHzの場合）．動作電圧は，コア電圧が1.8V，I/O電圧が3.3V．動作温度範囲は－40～＋85℃．パッケージは，外形寸法が8mm×8mmのLFCSP（lead flame chip scale package）．

　AD9959はすでに量産出荷を開始している．AD9958は現在サンプル出荷中であり，2005年9月から量産出荷を開始する予定．

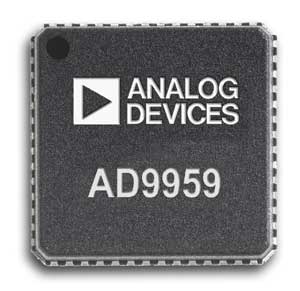

[写真1] AD9959の外観
