Analog Devices，2×40W出力が可能なオーディオ向けD級アンプを発売
ニュース 2005年1月27日
米国Analog Devices社は，2×40W出力が可能なオーディオ向けD級アンプ「AD199x」を発売した．車載オーディオ機器や薄型テレビへの応用を想定している．出力電力の異なる4品種を用意する．
7次のΔ-Σ変調器とパワー出力段を1チップに集積した．さらに独自の変調技術やクローズド・ループ方式を採用することにより，EMI（電磁放射ノイズ）を低減し，オーディオ向けの音声出力を可能にしたという．主な特性は，THD+N（total harmonic distortion + noise；全高調波ひずみ＋ノイズ）が0.005%，SN比が101dB，PSRR（power supply rejection ratio；電源電圧除去比）が65dB，効率が85％である．ポップ音/クリック音低減回路，短絡保護回路，過負荷/加熱保護回路などを持つ．
電源電圧は，ディジタル部とアナログ部が5V，パワー出力段が8～20Vである．サンプル出荷はすでに開始している．量産出荷は2005年4月からの予定．

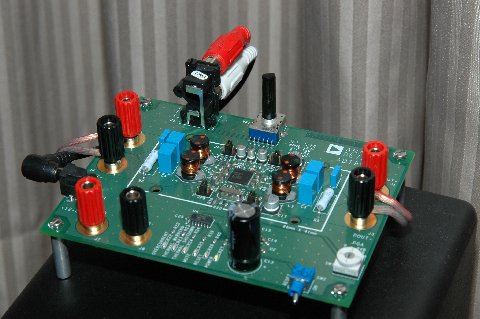

[写真1] AD199xの評価ボード
[表1] AD199xの概要
LFCSP：lead frame chip scale package
型名
最大出力
パッケージ
AD1990
2× 5Wまたは1×10W
64ピンLFCSP
AD1992
2×10Wまたは1×20W
64ピンLFCSP
AD1994
2×25Wまたは1×50W
64ピンLFCSP
AD1996
2×40Wまたは1×80W
32ピンPSOP
PSOP：power small outline package
