Cadence，PCI Expressや10GビットEthernetなどに対応したLSIを開発するための論理エミュレータ用速度変換ボードを発売

　米国Cadence Design Systems社は，同社の論理エミュレータ「Palladium」のオプションとして，PCI ExpressやEthernet，USBのインターフェース回路を備えるLSIを開発するための速度変換ボードを発売した．PCI Expressに対応する「PCI Express SpeedBridge」，10M/100M/ギガビット/10GビットEthernetに対応する「Multi-Ethernet SpeedBridge」，USB 1.1や同2.0（ハイスピード・モードを含む）に対応する「USB SpeedBridge」の3機種を用意する．

　論理エミュレータによる機能検証時の動作クロック周波数は数百kHz～数MHzと，実機の動作クロック周波数と比べてかなり低い．本速度変換ボードを介して論理エミュレータとパソコンを接続すると，両者の間で直接データを受け渡せるようになる．例えばPCI Express SpeedBridgeを介して論理エミュレータとPCI Expressインターフェースを備えたパソコンを接続すると，LSIを試作・製造する前に，パソコン上で動作するデバイス・ドライバやアプリケーション・ソフトウェアと組み合わせてデバッグできるという．PCI Express SpeedBridgeは,1，2，4，8，16レーンの伝送や4kバイト以上のバースト転送などに対応している．

　これとは別に，本論理エミュレータ（Palladium）は，新たに「Transaction Based Acceleration」と呼ぶ構成で機能検証が行えるようになった．これは，テストベンチ（ソフトウェア・モデル）はパソコン上で実行し，設計データは論理エミュレータ上に展開し，それらの間をトランザクション・レベルのインターフェース（SCE-MI：Standard Component Emulator-Modeling Interface）で接続する構成である．信号レベルのインターフェースで接続する場合（Signal Based Acceleration）より検証速度が約1けた速くなるという．また，テストベンチも含めて検証環境全体を論理エミュレータ上に展開した場合（Embedded Testbench Acceleration）と比べると検証速度は遅くなるが，検証作業の途中でテストベンチを修正したり，再利用しやすいという利点がある．また，本論理エミュレータは，入力記述としてVerilog2001やSystemVerilogの構文のサポートも開始した．

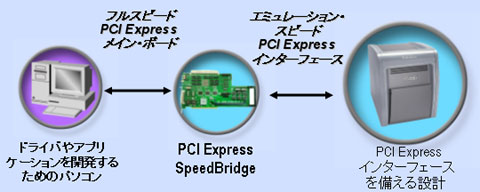

[図1] 論理エミュレータと速度変換ボード
