ProDesign，最大1,000万ゲートの回路を実現できる論理エミュレータを発売

　ドイツのProDesign社は，最大1,000万ゲートの回路を実現できる論理エミュレータ「CHIPit Platinum Edition」を発売する．Virtex-II XC2V6000または同8000（スピード・グレードは-4，-5，-6）を3個搭載したFPGAボードを，最大6枚まで組み込める．外部クロック数は24，ユーザI/O数は1,920．最大構成時のブロックRAMの容量は54Mビット．

　FPGA間の接続は，スイッチLSIを利用して切り替える．一つのスイッチLSIの入出力伝播遅延時間は250ps．FPGAどうしの間は，最大三つのスイッチLSIを経由して配線する．実際のシステム検証では，50MHzのシステム・クロックで動作した実績があるという．

　入力はRTL（register transfer level）のHDL記述．FPGAの論理合成や配置配線には米国Xilinx社の「ISE」，またはサード・パーティのEDAツールを利用する．ISEに含まれるデバッグ・ツール「ChipScope」とは別に，回路中の任意の場所にモニタ・モジュールを埋め込んで内部信号を観測するデバッグ・ツール「Visibility Tool」を用意している．また，米国Cadence Design Systems社や米国Mentor Graphics社のHDLシミュレータとつないで協調動作させるためのインターフェース「HDL Bridge」を用意する．

　本論理エミュレータは最大6枚の拡張ボードを接続できるコネクタを備えている．同社は，ユーザ仕様のカスタム拡張ボードの製作を請け負う．ホスト・パソコンとはPCIカードを介して接続する．マイコンと組み込みLinuxを内蔵しており，ホスト・パソコンだけでなく，組み込みLinuxの上で動作するソフトウェアからコンフィグレーションすることもできる．また，コンフィグレーション・データを暗号化する機能を内蔵している．さらに，CompactFlashスロットを備えており，これを利用して設計データをFPGAに転送することもできる．

　対応するOSはWindows NT/2000/XP，Linux，Solaris．デバッグ用ソフトウェアやHDL Bridgeなどを省いた「Replicator」と呼ばれる構成の製品も発売する．これは，開発するLSIと組み合わせて利用するソフトウェアのデバッグや，システムのデバッグなどに利用できる．

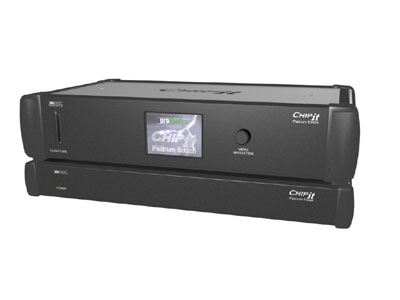

[写真1] CHIPit Platinum Editionの外観

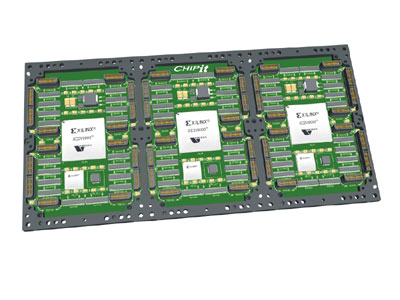

[写真2] CHIPit Platinum Editionが内蔵するボード
